PHA-100-03H
Piezohannas
PHA-100-03H

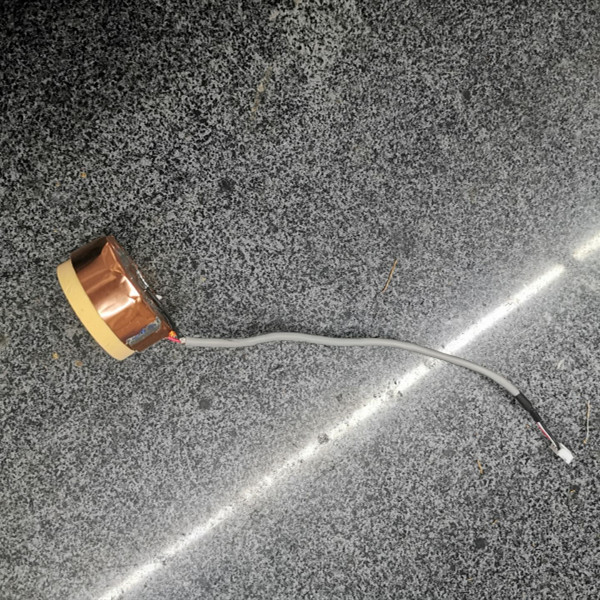

Ультразвуковой датчик 100 кГц с датчиком температуры для измерения расстояния
Введение:
Ультразвуковой датчик имеет функции передатчика и приемника. Это тип дальнего расстояния, как правило, можно использовать для искателя ультразвукового диапазона, ультразвукового датчика для неконтактных объектов, ультразвукового датчика расстояния, датчика ультразвукового уровня жидкости и т. Д. Если у вас есть какие-либо вопросы для других приложений, свяжитесь с нами для получения подробной информации.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 100 кГц ультразвуковой датчик |
| |
Модель | PhA-100-03 часа | ||
Частота | 100КГц ±5% | ||
Расстояние обнаружения | 0.15～3M | ||
Минимум Параллельный LMpedance | 350Ω ± 20％ | ||
950PF ± 20％@1 кГц | |||
Чувствительность | нет загрузки Напряжение за рулем：300Vpp，Расстояние：03m， Эхо -амплитуда：80мв. | ||
Вершина горы Напряжение＜800Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча полуосновной @-3db:9° ± 2， Резкий угол:21° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Смотрите диаграмму структуры | ||
IP68 | |||
Уровень защиты | 17G ± 5％ (Длина：20 см） | ||
Масса | Интегрированный Интерфейс：Красный:преобразователь+，Белый:преобразователь- Черный: экранированный（（Датчик температуры необязательно） | ||

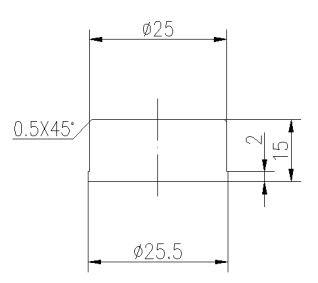

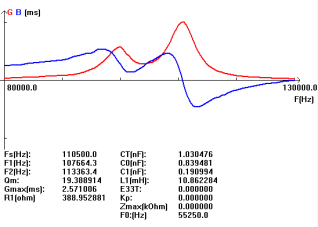

Кривая допуска | Структура продукта | ||
| | ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование

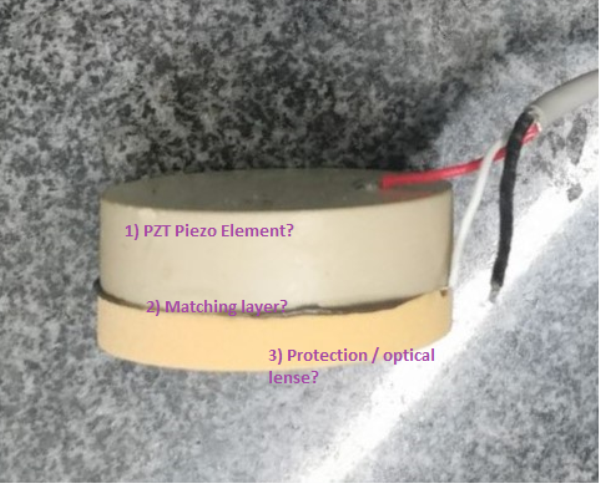

Внутренняя структура ультразвукового преобразователя:
