PHA-200-01DA
Piezohannas
PHA-200-01DA
Ультразвуковой датчик 200 кГц для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц ультразвуковой датчик |
| |
Модель | PHA-200-01DA | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1000 Ом ± 20％ | ||
1980pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：26 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
измерение:12*17 | |||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％ (Длина：10 см） | ||
Инструкции по проводке | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения ультразвукового уровня:
Принцип работы датчика измерения ультразвукового уровня состоит в том, что ультразвуковой импульс, отправленный преобразователем (зонд), соответствует поверхности измеренной среды и отражается обратно. Часть отраженного эха получается тем же преобразователем и преобразуется в электрический сигнал. Ультразвуковые импульсы распространяются со скоростью звуковых волн. Временный интервал от передачи до получения ультразвуковых импульсов пропорционален расстоянию от датчика до поверхности измеренной среды. Соотношение между этим значением расстояния и скоростью звука C и временем передачи t можно использовать
Поскольку переданный ультразвуковой импульс имеет определенную ширину, отраженная волна и передаваемая волна на небольшой площади, близкой к перекрытию преобразователя и не могут быть идентифицированы, и значение расстояния не может быть измерено. Эта область называется мертвой зоной измерения. Размер мертвой зоны зависит от модели манометра ультразвукового уровня.
Измерение ультразвукового уровня Imgae:
Ультразвуковой датчик 200 кГц для измерения ультразвукового уровня
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц ультразвуковой датчик |
| |
Модель | PHA-200-01DA | ||
Частота | 200 кГц ± 5% | ||
Расстояние обнаружения | 0.10～1,5 м | ||
Минимум Параллельный LMpedance | 1000 Ом ± 20％ | ||
1980pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：800vpp，Расстояние:0,3м， Эхо -амплитуда：26 мВ | ||
Вершина горы Напряжение＜1000 VPP | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10 ° ± 2 ， Острый угол: 23 ° ± 4 | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
измерение:12*17 | |||
Уровень защиты | IP68 | ||
Масса | 5G ± 5％ (Длина：10 см） | ||
Инструкции по проводке | Интегрированный тип: разъем：Красный+， белый ， черный: экранированный провод ；
| ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
Применение измерения ультразвукового уровня:
Принцип работы датчика измерения ультразвукового уровня состоит в том, что ультразвуковой импульс, отправленный преобразователем (зонд), соответствует поверхности измеренной среды и отражается обратно. Часть отраженного эха получается тем же преобразователем и преобразуется в электрический сигнал. Ультразвуковые импульсы распространяются со скоростью звуковых волн. Временный интервал от передачи до получения ультразвуковых импульсов пропорционален расстоянию от датчика до поверхности измеренной среды. Соотношение между этим значением расстояния и скоростью звука C и временем передачи t можно использовать
Поскольку переданный ультразвуковой импульс имеет определенную ширину, отраженная волна и передаваемая волна на небольшой площади, близкой к перекрытию преобразователя и не могут быть идентифицированы, и значение расстояния не может быть измерено. Эта область называется мертвой зоной измерения. Размер мертвой зоны зависит от модели манометра ультразвукового уровня.

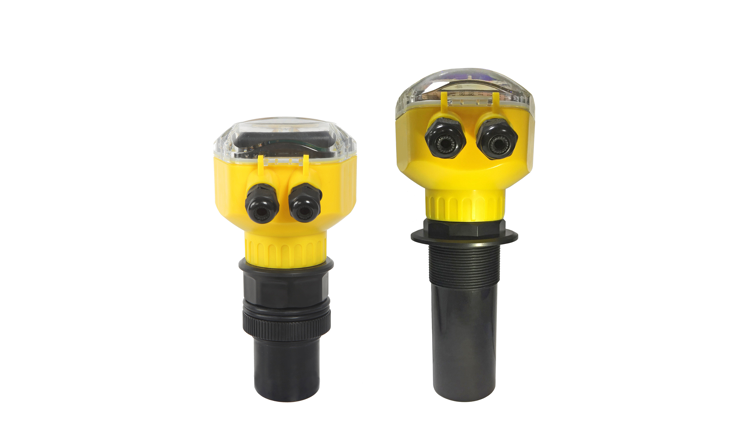

Измерение ультразвукового уровня Imgae:
