Ультразвуковой пьезоэлектрический керамический дисковый датчик диаметром 27,4 мм для датчика рыболовного искателя


     Dia.27.4mm Ультразвуковой пьезоэлектрический керамический датчик диска для датчика Fishing Finder

Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей с сильной технологиейOgy Force. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.

Пьезоэлектрический диск датчик

пьезоэлектрическая керамика  Части датчика

PZT пьезоэлектрический керамический диск

Электрические характеристики:

Пьезоэлектрический материал: P-44
Размер: диаметр 27,4 мм

1 Резонансная частота : 200 кГц ± 5%

2 Резонансное сопротивление (r): <35ohm

 3 Коэффициент связи (KP): 0,35%

4 Емкость (CP): 700 pf ± 20%

5 Диэлектрическая потеря: <0,5%

Стандартный размер пьезовых дисков:

Диапазон пьезого диска для производства:

Диаметр: 2 мм-120 мм
Толщина: 0,1 мм-30 мм

Материал PZT:

Piezo Hannas обеспечивает широкий выбор пьезоэлектрических керамических материалов на основе свинцового цирконата титаната (PZT) и пьезойной керамики без свинца. Обозначения \"мягкий\" а также \"жесткий\" Пьезой керамика относится к подвижности диполей или областей и, следовательно, также к поляризационному и деполяризационному поведению. PZT 4 и PZT 8 принадлежат к твердому материалу, PZT 5 представляет собой мягкий материал, пьезоэлектрическая керамика PZT готовится с помощью спекания циркония, титана и оксидов свинца, которые обладают выдающимися диэлектрическими, пьезоэлектрическими и ферроэлектрическими свойствами.

\"Soft \" Пьезой керамика спроектирована с высокой чувствительностью и высоким коэффициентом электромеханической связи. От материалов до разработки продукта до объема производства. Что в основном используется для преобразователей с высокой чувствительностью, преобразователей потока, датчиков вибрации и акселерометр. Керамика спроектирована с очень плотными микроструктурами с улучшенными электрическими и механическими свойствами. Материалы Hard обеспечивают более чем низкие диэлектрические и механические потери, которые в основном используются для Терапевтическое ультразвук, Hifu, Sonar, чистящий и сварка датчика.

PZT-4 рекомендуется для высокомерных акустических излучающих преобразователей из-за его высокой устойчивости к деполяризации и низким диэлектрическим потери при высоком электрическом приводе. Его высокая устойчивость к деполяризации при механическом напряжении делает его подходящим для использования в глубоководных акустических преобразователях и в качестве активного элемента в системах электрической мощности.

PZT-5A рекомендуется для гидрофонов или применения приборов из-за его высокого удельного сопротивления при повышенных температурах, высокой чувствительности и высокой стабильности времени.

PZT-5H обладает еще более высокой чувствительностью и диэлектрической проницаемостью, чем PZT-5A, и в большинстве других отношений, похожая на PZT-5A. Однако его заметно более низкая точка Кюри ограничивает диапазон рабочей температуры и приводит к более низкой стабильности температуры. PZT-8 аналогичен PZT-4, но имеет даже более низкие механические потери диэлектрикана при высоком электрическом приводе. Он рекомендуется для применений, требующих более высоких возможностей обработки мощности, чем для PZT-4.

PZT-8 аналогичен PZT-4, но имеет даже более низкие механические потери диэлектрикана при высоком электрическом приводе. Он рекомендуется для применений, требующих более высоких возможностей обработки мощности, чем для PZT-4.

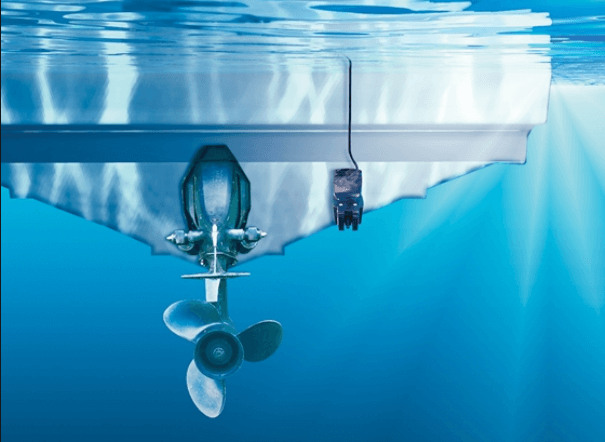

Изображение приложения:
