PH14F145
Piezohannas
PH14F145
Большой диапазон 15 кГц пьезоэлектрический преобразователь Ультразвук на расстоянии 45 м
Введение:
PH14F145 Ультразвуковой датчик имеет функции передатчика и приемника. Это тип дальнего расстояния, как правило, можно использовать для искателя ультразвукового диапазона, ультразвукового датчика для неконтактных объектов, ультразвукового датчика расстояния, датчика ультразвукового уровня жидкости и т. Д. Если у вас есть какие-либо вопросы для других приложений, свяжитесь с нами для получения подробной информации.
Технические параметры:
Модель | PH14F145 |
Центральная резонансная частота (кГц) | 14 кГц ± 2,0 кГц |
Пропускная способность | 1,5 кГц |
Расстояние обнаружения | 1,0 ~ 45 м |
Слепые зоны | <1,0 м |
Луч угла запуска (полное угол -6 дБ) | 15 ± 2 ° |
Чувствительный | -55DB мин |
Электростатическая емкость | 11000PF ± 20% |
Минимальный параллельный импеданс | 280 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | 4000vp-p |
Рабочая Температура | -20 ~ 70 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Размер (диаметр * высота, мм) | φ140x235 |
Монтаж | Исправлено винтом |
Материал корпуса | АБС |
Длинна кабеля | 3 м (можно настроить) |
Масса | 2,5 кг |

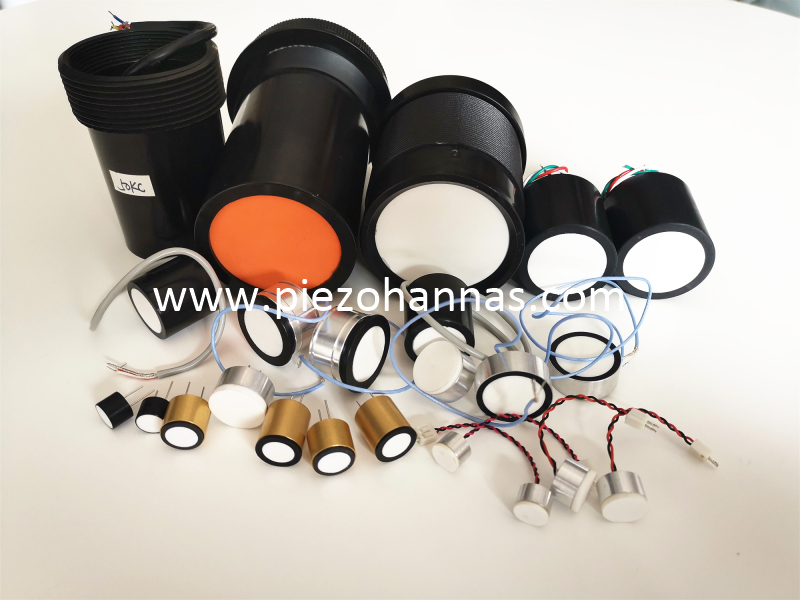

Фото:

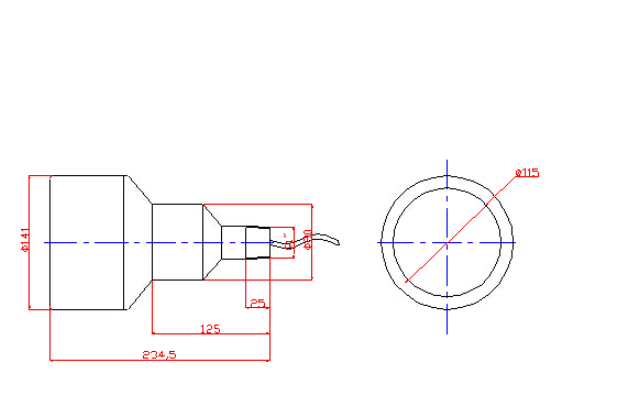

Определение измерения ：
![F169G1%4J_WI)] OT`HZ4 ({x](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lmBqnKjlRioSmkijooio/F169G1J_WI-OT-HZ4-X.png)

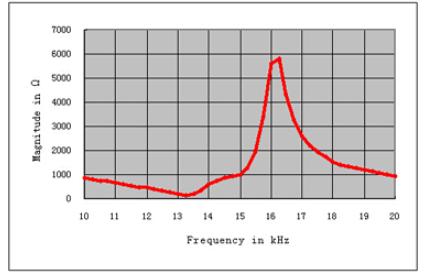

Кривая частоты устойчивости ：

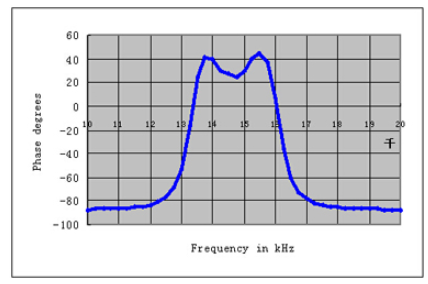

Частота-Угол фазы Изгиб:

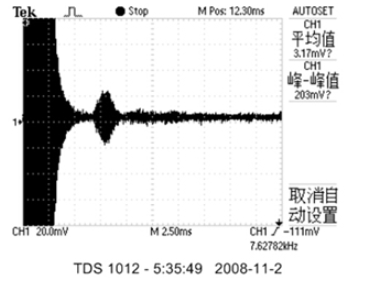

Тест на чувствительность:
Передача напряжения: 400VP-P; период: 50; Расстояние: 1,5 м
![Fs4z7vw`t [jfyt {eiq $] h@u](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/llBqnKjlRioSmkpjpjiq/FS4Z7VW-T-JFYT-EIQ-H-U.png)

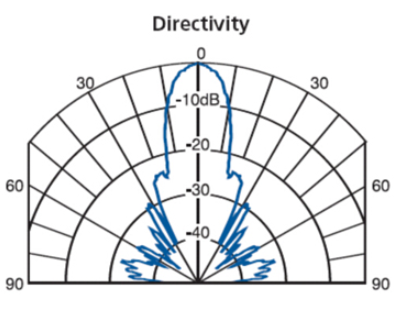

Dнеректирование Cурвировать：
Характеристика:
1. Уточняющий вид с подобием (внешняя ПВХ покрытие)
2. Подготовительная резьба (G1 \")
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
