Характерные параметры терапевтического звукового поля

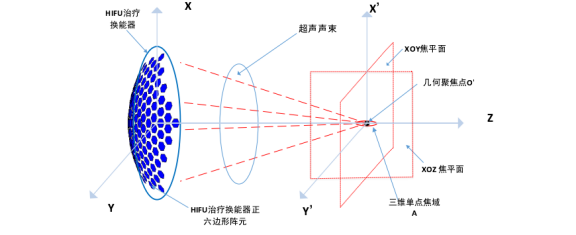

Для достижения количественного анализа характеристик звукового поляХифу пьезо керамикаОбработливый зонд В режиме единого фокуса изучаются следующие три ключевые акустические характеристики поля.

Для фокуса на (FOCUS PLANE) и осевого фокусного расстояния. ВСЕ 0,5 PM AX, область пространства A IS {(x, z)} 0 · spmax: p, x и z): pmax}; где a является вторым фокусировкой в ​​интересующей области. Пространственное пиковое время и пиковое звуковое давление-это звуковое давление точки фокуса, а (x, y, z)-это трехмерный вид пространства. Проверка координат. В анализе характеристик звукового поляУльтразвук с высокой интенсивностьюФокусное расстояние представлено двумя значениями длины и ширины. Колонна кокса представлен высотой; Если PF составляет <0,5 обнаружения A, подумайте (длина, ширина, высота) = (0,0,0), то есть фокусное расстояние равна нулю, а фокус не удается. Длина-это фокусное поле в направлении, которое параллельно оси x с помощью звукового давления. Половина размер, определяемый полной длиной при половине максимального давления (FLHM), ширина является фокусной длиной, параллельной размерности, определяемому FLH в Направление оси y, высота является фокусным полем в направлении, параллельном оси Z. Размер определяется FLHM.

Для диапазона отклонения RFD (MM). Когда характеристики звукового поля пьезоэлектрического керамического элемента Hifu гарантированно удовлетворят условию градиля, фокус фокус-максимальное расстояние, отклоненное геометрической точкой фокусировки o в определенном направлении в пространстве (например, параллельно направлению оси x, параллельно к направлению оси Y, параллельно направлению оси Z).

Для количественного индекса оценки терапевтического звукового поля. В приказе количественно судить о том, является ли звуковое полевое влияние, фокусирующееХифу пьезоэлектрический датчикМассив хорош, мы определяем критерии количественного определения для фокусировки звукового поля в массивах в режиме с фокусировкой с одной точкой. Чтобы обеспечить безопасность ультразвуковой терапии, самая высокая интенсивность звучания из доли решетки составляет не менее 5 дБ до 10 дБ меньше, чем основная интенсивность звука доли. Следовательно, круг устанавливает четыре критерия для количественной оценки фокуса звукового поля зонда лечения HIFU в фокусе с одним точкой.
