Что такое ультразвуковой датчик модуля

Просмотры:0 Автор:Pедактор сайта Время публикации: 2018-09-17 Происхождение:Работает

Запрос цены

Основная цель ультразвуковых преобразователей - измерение и тревога. Конструкция включает в себя больше контента, в основном комбинируя модуль управления с одним чип, модуль Ultrasonic Lack, модуль тревоги Buzzer и 4-значный модуль Digital Tube Display. Ядром этой конструкции является модуль ультразвукового диапазона. Другие родственные модули расширяются на основе эпохи. Модуль диапазона использует ультразвуковые датчики, а затем выбирает соответствующий отдельный микрокомпьютер. Следующее обсуждается из соответствующих аспектов. Ультразвуковой диапазон - это ультразвуковая волна, которая находится за пределами человеческого слуха, то есть механической волны, частота вибрации которого выше 20 кГц. Когда работает ультразвуковой датчик, напряжение и ультразвуковая волна взаимно преобразуются. Когда ультразвуковой датчик передает ультразвуковую волну, ультразвуковая волна, передающая зонд, испускает ультразвуковую волну, преобразованную напряжением. Когда получает ультразвуковую волну, ультразвуковой приемный зонд отправляет ультразвуковое преобразованное напряжение обратно. Перейдите в микроконтроллер. Ультразвуковая волна имеет преимущества высокой частоты вибрации, короткой длины волны, малой дифракционной явления и хорошей направленности, а также может быть направлено на линию отражения, а потребление энергии ультразвукового датчика медленно способствует измерению расстояния. В измерении среднего и на большие расстояния точность и направления ультразвукового датчика намного лучше, чем инфракрасный датчик, но цена также немного дороже. Из аспектов безопасности, стоимости и направления, ультразвуковые датчики более подходят для требований к проектированию.

Система выбирает 52 одноцелевых микрокомпьютеров в качестве ядра системы управления. Значение ультразвукового преобразователя для расстояния отображается 4-значным общим катодным катодным цифровой трубкой. Различные расстояния между препятствиями используют различные звуки тревоги частоты зуммера, а сигнал ультразвуковой передачи состоит из 52 отдельных микрокомпьютеров. Порт P1.0 отправляется на ультразвуковую передачу схемы для передачи ультразвуковой волны, а система тревоги состоит из зуммера. В этой конструкции зонд, который посылает и получает ультразвуковые волны, разделяется, так что сигналы передачи и приема не подчиняются, тем самым избегая помех, а надежность системы может быть хорошо улучшена. Диаграмма системного блока следующая:

Ультразвуковой модуль

Функция модуля, модуль использует ультразвуковой диапазон, чтобы проверить расстояние между автомобилем и препятствием. Когда расстояние меньше заданного значения, программа используется для передачи сигнала на подтверждающий вывод MCU. Другие модули управления обнаруживают уровень PIN -кода и контролируют состояние вождения автомобиля в соответствии с уровнем.

Основной принцип состоит в том, что модуль ультразвукового диапазона может обеспечить неконтактную функцию дистанции 2 см-400 см, точность диапазона может достигать 3 мм, а модуль включает ультразвуковой передатчик, приемник и цепь управления. Базовый принцип работы включает в себя аспекты:

1) Использование триггера ввода -ввода для запуска дальности, давая сигнал высокого уровня составляет не менее 10US;
2) Модуль автоматически отправляет квадратные волны 40 кГц, чтобы автоматически обнаружить, есть ли возврат сигнала;
3) Существует возврат сигнала и вывод через эхо ввода IO, высокая продолжительность уровня - это время от передачи до возврата ультразвуковой волны, тестовое расстояние = (высокое время * скорость звука)

Модуль дисплея ультразвукового датчика для измерения расстояния представляет собой цифровую трубку, разделенную на динамический дисплей и статический дисплей. Здесь выбран динамический дисплей, а динамический драйвер дисплея: интерфейс динамического дисплея цифровой трубки является одним из наиболее широко используемых режимов отображения в одноцеполичном микрокомпьютере и общий полюс каждой цифровой трубки. Схема управления стробом. добавляется, и битовая строба контролируется независимыми линиями ввода/вывода. Когда MCU выводит код глифа, все цифровые трубки получают один и тот же код глиф, но цифровая трубка будет отображать глиф, в зависимости от контроля схемы с одним чип-стробом COM COM-микрокомпьютера, мы только мы только Необходимо включить управление цифровой трубкой, которая будет отображаться, и бит будет отображать глиф, а цифровая трубка без строба не будет освещена. Управляя концом COM каждой цифровой трубки по очереди, цифровые трубки управляются для отображения, в свою очередь, что является динамическим вождением. Во время процесса отображения вращения время освещения каждой цифровой трубки составляет 1 ~ 2 мс. Из -за постоянства человеческого зрения и эффекта светодиода послесвечения, хотя цифровые трубки не освещены одновременно, если скорость сканирования достаточно быстро, впечатление - стабильный набор данных дисплея, будет будет Нет мерцания, динамический дисплей такой же, как у статического дисплея, который может сохранить много портов O, и более низкое энергопотребление. Модуль тревоги управляет провежением зуммера в зависимости от расстояния, отображаемого на расстоянии (с использованием порта ввода/вывода для генерации квадратной волны частоты). Основные функции проектирования программной программы разработки - это передача ультразвуковых волн, получение ультразвуковых волн , Рассчитайте расстояние измерения, расчет данных, сигнализацию зуммера и цифровая трубка Основная программа Основная программа. Когда происходит прерывание, будет выполнена обработка прерывания. Протокол потока прерывания прерывания прерывания прерываний. Поток обработки прерывания прерываний включает обработку тревоги и обработку цифровой трубки.

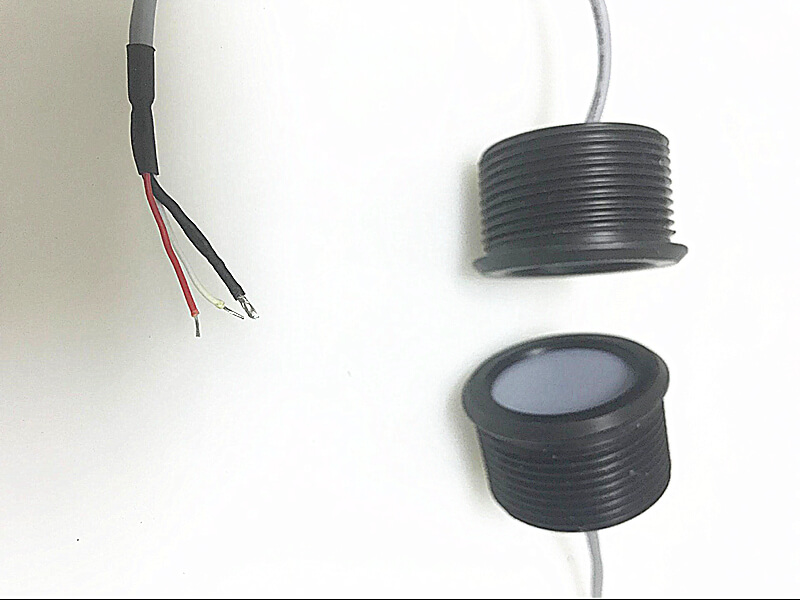

Что такое ультразвуковой датчик модуля

Анализ ошибок ультразвукового диапазона, в соответствии с принципом ультразвукового датчика расстояния, источниками ошибки измерения являются: 1. Отклонение между начальной передачей и временем начала; 2. Получение эха на обнаруженное отставание; 3. получение прерывания до задержки между временем ответа прерывания; 4, ошибка самого таймера; 5, влияние температуры на скорость звуковой волны выше факторов. Вторая ошибка обусловлена чувствительностью и смещением суждения схемы обнаружения. Определенно существует гистерезис от получения фактического эха до подтверждения цепи и вывода соответствующего сигнала, который связан с силой сигнала эха, принципом схемы обнаружения и чувствительности цепи суждения. Это также ядро ультразвукового диапазона. Потому что, если чувствительность слишком высока, некоторые интерференционные сигналы будут приняты как эхо, что приведет к ошибкам измерения. Если он слишком низкий, расстояние обнаружения значительно ограничено, потому что ослабление эха - это квадрат расстояния. Эта часть ошибки является основным источником нестабильности данных, поскольку отставание суждения изменится с силой эхо.
