PHW-1M-01O
Piezohannas
PHW-1M-01O

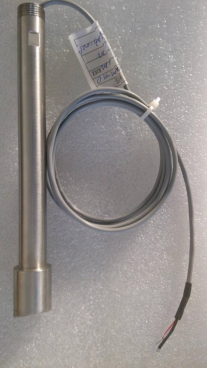

Высокий качественный датчик искателя глубины для ультразвукового потока
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц подводный ультразвук преобразователь |
| |
Модель | PhW-1M-01O | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 120 Ом ± 20％ | ||
1200pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 200 мВ | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 5 ° ± 1 ， Острый угол: 12 ° ± 2 | ||
Корпус Материал | |||
Применение | Ультразвуковой течет | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 150 г ± 5％（Длина ： 2м) | ||
Инструкции по проводке | Интегрированный тип: красный+， белый-черный: экранированный провод ；(без Датчик температуры по умолчанию) | ||

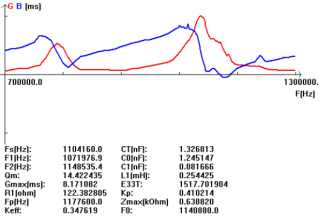

Кривая допуска | Структура продукта | ||
| |||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
