PH175F0256B
Piezohannas
PH175F0256b
180 кГц пьезоэлектрический ультразвуковой датчик воздушного диапазона для датчика уровня
технические параметры：
Модель | PH175F0256B |
Центральная резонансная частота (кГц) | 175 кГц ± 4% |
FравенствоBи WWIDTH（-3db） | 14 кГц |
Расстояние обнаружения | 010~2m |
Слепые зоны | <0.10m |
Луч угла запуска (-3ДБ полный угол) | 7 ± 2 ° |
Интегрированная чувствительность (0 дБ =18 VP-P；период：50；расстояние：20м) | -45db мин |
Электростатическая емкость | 400pf ± 20% |
Минимальный параллельный импеданс | 250 Ом ± 30% |
Максимальное рабочее напряжение (импульс - 2% рабочего цикла) | ＜500 В. |
Рабочая Температура | -20 ~ 80 ℃ |
Температура хранения | -40 ~ 85 ℃ |
Уровень защиты | IP65 |
Монтаж | Внешний цикл фиксирован |
Материал корпуса | АБС |

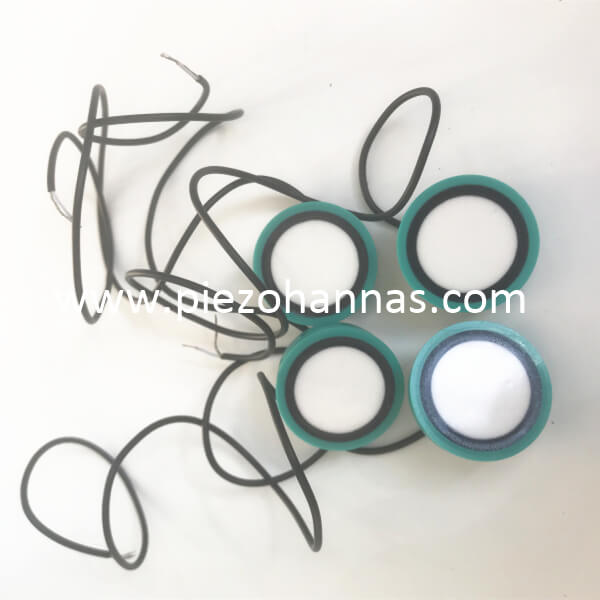

Фото:
Определение измерения ：
![9IGQRRMC [SYB]} 7`FN (}) O2](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/llBqnKjlRioSiliiilin/9IGQRRMC-SYB-FN-O2.png)
Кривая частоты：
Частота-Угол фазы Изгиб：
Тест на чувствительность:
Передача напряжения: 18VP-P; период:50; расстояние:20сM
![D2zy4ajbfv [`k]%iyn $ shw](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lqBqnKjlRioSiliillin/D2ZY4AJBFV-K-IYN-SHW.png)
Dнеректирование Изгиб：
Заявление:
1. Расположение положения
2. Соответствие измерения
3. Тратфическое измерение
4. Проводящие препятствия
