PHW-1M-01H
Piezohannas
PHW-1M-01H
1 МГц.
Предметы | Технические параметры | Изображение | |
Имя | Датчик обнаружения концентрации раствора батареи |
| |
Модель | PHW-1M-01H | ||
Частота | 1 МГц ± 5% | ||
Расстояние обнаружения | 0.05～3m | ||
Минимум Параллельный LMpedance | 2400 Ом ± 20％ | ||
800pf ± 20％@1 кГц | |||
Чувствительность | Напряжение запуска: 200 Впп，Расстояние: 0,6 м Эхо -амплитуда：100 мВ
| ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 9 ° ± 1 ， Острый угол: 21 ° ± 3 | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковой течет，супBmarine Drange Finder | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 32 г ± 5％ (Длина：2M） | ||
Интерфейс | Интегрированный интерфейс: красный+， белый-черный: экранированный проволоки (датчик температуры необязательно) | ||

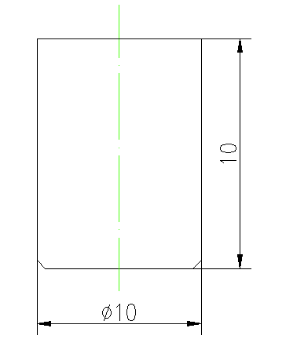

Кривая допуска | Структура продукта | ||
|
| ||
Схема датчика температурыс преобразователем и тСхема схемы EST:

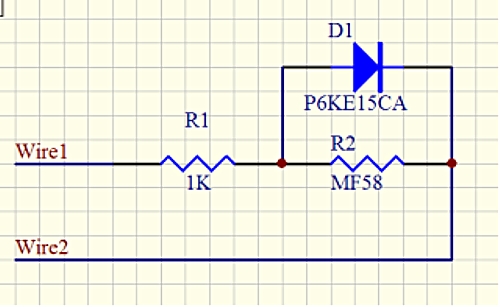

Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:

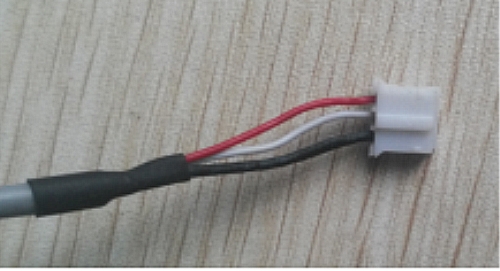

1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование

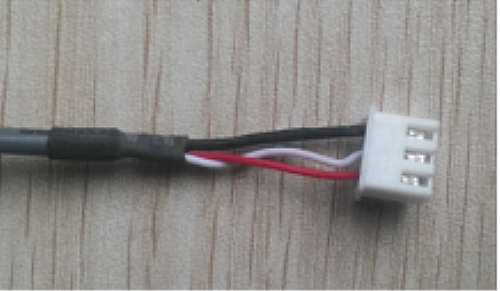

2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
