2МГц, установленный снаружи ультразвуковой преобразователь для расходомера жидкости

Имя

ULtrasonic преобразователь за  aУровень масла утомобильного бака(смонтировано вне)

Модель

PL-2M-01F

Частота

2 МГц ± 30 кГц

Расстояние обнаружения

0.03～2M

Минимальный параллельный LMpedance

10 Ом ± 20％

Емкость

2300pf ± 20％@1 кГц

Чувствительность

Напряжение за рулем：24 Vpp、Расстояние：0,3м、

Эхо -амплитуда:900 мВ

Работа  Напряжение

Вершина горы  Напряжение＜150vpp

Работа  Температура

-40～+80 ℃

Давление

≤3Килограммы или0,3 МПа

Угол

(Продолжительность пучка) Ширина луча полуосновной@-3db: 2,4 ° ± 0,5，

Резкий угол: 5,7 ° ± 1

Жилищный материал

2A12

Применение

Обнаружение уровня масла топливного бака, подводной линейки

Монтаж  Измерение

Проверка рудивлениеsтрансdЯграмма  ниже

Уровень защиты

IP68

Масса

240 г ± 5％ (Длина：5m+1m）

Инструкции по проводке

                                       Инструкции по проводке：

                                                     1 → отрицательный электродпьезоэлектрический керамика

                                                       2 → положительный электродпьезоэлектрический керамика

           3 → MF58температура

             4 → MF58температура

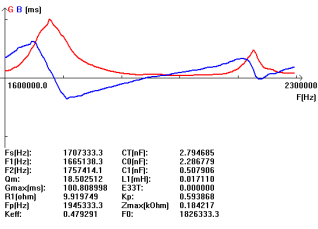

Кривая допуска

PудивлениеSтрансDЯграмма
