200Khz-75Khz двухчастотный подводный ультразвуковой преобразователь для ультразвукового расходомера

Применение: ультразвуковой проточный срок, искатель подводных лодок -диапазонов
штат:
Количество:
  • PHW-75/200-E

  • Piezohannas

  • PHW-75/200-E

 200 кГц-75 кГц двойная частота подводной ультразвуковой датчик для ультразвукового потока



Технические параметры :


Предметы

Технические параметры


Имя

200K-75 кГц подводный звуковой датчик



 3FB8A6F31FC14A795D3AB091BE40B564

Модель

PHW-75/200-E

Частота

200 кГц ± 5 кГц/750 кГц ± 3 кГц

Расстояние обнаружения

200 кГц   0.6120 м

75 кГц   1.8300 м

Минимальный параллельный LMpedance

1500 Ом ± 20

Емкость

1000pf ± 20@1 кГц

Чувствительность

Частота:75 кГцПередача напряжения:500vpp

Расстояние:0,8 мЭхо -амплитуда :800 мВ

Частота:200 кГцПередача напряжения:500vpp

Расстояние:0,8 мЭхо -амплитуда :4.4 В

Работа  Напряжение

Вершина горы  Напряжение1500vpp

Работа  Температура

-40+80 ℃

Давление

≤3kilos или 0,3 МПа

Угол

(Продолжительность пучка)Ширина луча с половиной мощности@-3db: 10,5 ° ± 1 ,

Острый угол: 24 ° ± 3 (200 кГц

(Продолжительность пучка)Ширина луча с половиной мощности@-3db: 27 ° ± 2 ,

Острый угол: 67 ° ± 4 (75 кГц)

Жилищный материал

Пома

Применение

Ультразвуковой платеж, подводной линейки, искатель диапазона

Монтаж  Измерение

Проверка диаграммы структуры продукта ниже

Уровень защиты

IP68

Масса

137 г ± 5% (Длина2M

Инструкции по проводке

     Красный:преобразователь+Белый:преобразователь-черный: экранированный проволока( Датчик температуры необязательно )

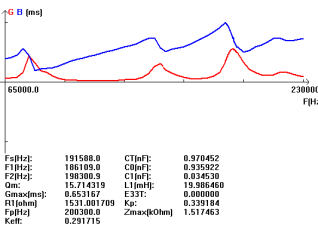

Кривая допуска

PудивлениеSтрансDЯграмма

3.png 4.png




Ультразвуковое применение потока:


Ультразвуковые расходомеры воды измеряют скорость жидкости, проходящей через трубу, используя ультразвук, чтобы измерить объемный поток. В ультразвуковом потоке жидкости транзитного времени ультразвуковой сигнал передается в направлении проточной жидкости вниз по течению, а затем направляется другой сигнал против текущей жидкости вверх по течению. В своей основной форме время для прохождения Sonic Pulse по течению сравнивается со временем, когда импульс пройдет вверх по течению. Используя это дифференциальное время, рассчитывается скорость следующей жидкости. Затем счетчик рассчитывает объемную скорость потока в трубе, используя эту скорость жидкости. Кроме того, измерение энергии BTU может быть получено из объемной скорости потока и разности температур между горячими и холодными ногами. Ультразвуковые счетчики зажима могут измерять воду извне трубы, стреляя импульсам звука через стены трубы, что имеет гибкость нанесения и делает их подходящими для измерений потока воды в больших трубах.
