PHA-49-08PA
Piezohannas
PHA-49-08PA
50 кГц ультразвуковой датчик корпуса PVDF для ультразвукового уровня.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий преобразователь |
| |
Модель | PHA-49-08PA | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：850vpp，Расстояние:0,6 м， Эхо -амплитуда：450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной власти@-3db: 9 ° ± 2 ， Острый угол: 20 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ：M48 × 2 Или G1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ | ||
Инструкции по проводке | integratЭд тип：разъем（3pin, 2,54 мм Терминал) ：Красный+，Белый-，Черный: экранированный； разъем（3pin, 2,0 мм Терминал) ：белый черный:Датчик температуры（MF58） ； | ||

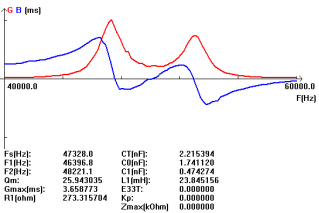

Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
50 кГц ультразвуковой датчик корпуса PVDF для ультразвукового уровня.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц антикоррозий преобразователь |
| |
Модель | PHA-49-08PA | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимум Параллельный LMpedance | 300 Ом ± 20％ | ||
2100pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：850vpp，Расстояние:0,6 м， Эхо -амплитуда：450 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка)Ширина луча с половиной власти@-3db: 9 ° ± 2 ， Острый угол: 20 ° ± 4 | ||
Корпус Материал | PVDF | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Внизу с нитью ：M48 × 2 Или G1-1/2 | |||
Уровень защиты | IP68 | ||
Масса | 340 г ± 5％ | ||
Инструкции по проводке | integratЭд тип：разъем（3pin, 2,54 мм Терминал) ：Красный+，Белый-，Черный: экранированный； разъем（3pin, 2,0 мм Терминал) ：белый черный:Датчик температуры（MF58） ； | ||
Кривая допуска | Структура продукта | ||
|
| ||
Схема тестовой схемы Преобразователь:
