PHI100K0105
Piezohannas
PHI100K0105
650 кГц PZT43 Материал Керамический преобразователь Hifu Piezo миска
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологической силой. С системой управления качеством и сектором исследований и разработок, наши продукты широко используются в большинстве приложений.
Описание пьезой керамики:

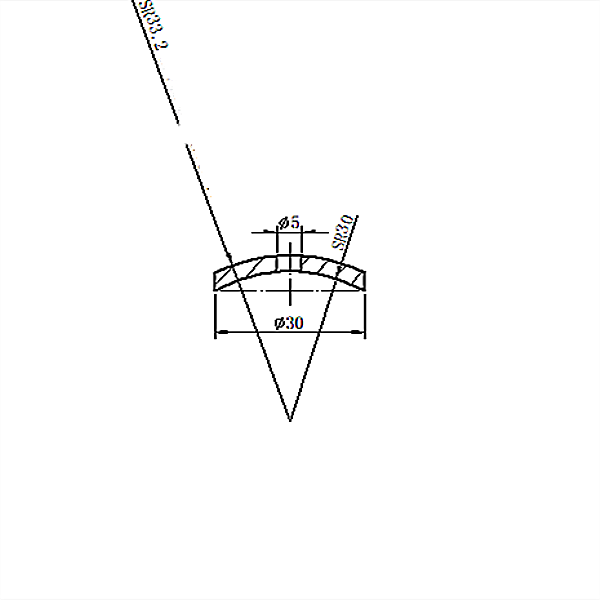

Размеры: диаметр 30 мм,
толщина в соответствии с частотой 650 кГц
Параметр производительности:
R1 (OHM): 8
FT: (кГц): 638
Рабочая частота: 1 ~ 10 МГц (выбираемый)
Размер диафрагмы: диаметр 20 ~ 70 мм (выбираемый)
Фокусное расстояние: 10 ~ 100 мм (selelctable)
Сильный электрод:Серебрение ,Никель, титановые сплавы
Долгое время жизни: импульсы с высокой мощностью> 15000
Типичное значение \"Хард \"
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Ультразвук с высокой интенсивностью:
Ультразвуковое фокусирование имеет хорошее проникновение тканей и хранение энергии. Ведущий генерирует высокочастотные электрические сигналы, которые преобразуются в сфокусированный ультразвук преобразователем. Ультразвук передается на ткани поражения путем циркулирующей воды, системы передачи звука и контактного соединения. Ультразвук может вызывать тепловой эффект, механический эффект, эффект кавитации и биохимический эффект в биологических тканях. Polaris использует эти характеристики, чтобы действовать на патологических тканях, чтобы выродить их, способствовать реконструкции тканей и улучшения микроциркуляции для достижения терапевтических целей.
Изображение приложения:
