PR1000K092
Piezohannas
PR1000K092
PZT5H Материал пьезо -кольцо пьезоэлектрический преобразователь для Tonpils Transduser
1Описание продукта:
Размер: OD50 мм XID17 мм x thi5mm
Материал: PZT-5H
Приложение: Тонпил -трансдиссуар
2.tonPILS TransduserЗаявление:
Пьезоэлектрический преобразователь Тонпильц (звуковой гриб) является преобразователем для относительно низкой частоты, высокой излучения звука мощности. Преобразователь состоит из пьезокерамических колец, сложенных между массивными концами и предварительно подверженными центральным болтам. Масса хвоста и головы опускается по частоте резонанса устройства.
В этой модели частотная характеристика преобразователя, когда болт не подвержен предварительному напряжению. Для исследования используется акустическое пизоэлектрическое взаимодействие, интерфейс частотного домена акустического модуля. Этот интерфейс имеет все предопределенные муфтизики, необходимые для моделирования этой системы (акустическая структура и электрическая структура).
Модель определяет деформацию и напряжения в устройстве, излучаемое поле давления и уровень звукового давления, а также пространственную чувствительность дальнего поля, кривую передачи напряжения (TVR) преобразователя и индекс направления (DI) звуковой луч.
Внешний диаметр: 5,0 - 100 мм
Внутренний диаметр: (2,0 - 35 мм)
Толщина: (0,2 - 15 мм)
Измерение (мм) | Вместимость C (PF) | Слабый Поле Рассеяниеn TGΔ (12V) | Сильный Фид Рассеяние TGΔ (400V) | Радиал Частота FR (кГц) | Резонанс -импедант | Толстый Частота Фут (кГц) | Связь Модуль Kr (%) | |
Φ10ｘΦ5ｘ2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||

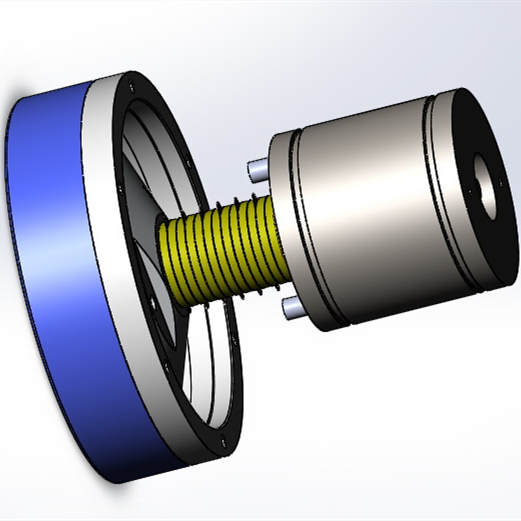

Изображение приложения:
![[56q%[J (9] 3 (DP {hlb2%xy](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/lnBqnKjlRinSrqpojiio/56Q-J-DP-HLB2-XY.png)
