PS1000K0111
Piezohannas
PS1000K0111

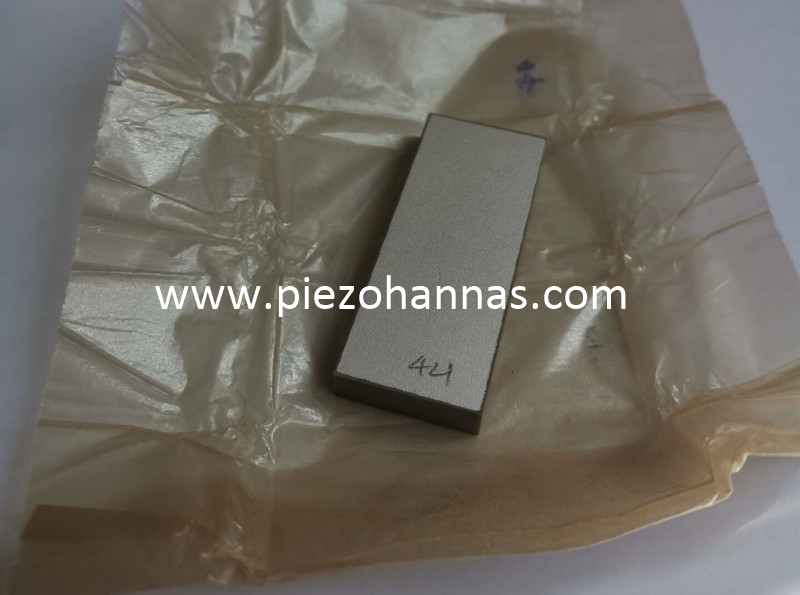

PZT8 Пьезоэлектрические пластины пьезо керамический прямоугольник для преобразователя
Ухан Пьезоханны Tech.co ., Ltd является производителем пьезоэлектрической керамики, ультразвуковых преобразователей и некоторых других ультразвуковых Deivce с сильной технологической силой. С системой управления качеством и исследованиями исследований и разработокR, наши продукты широко используются в большинстве приложений.
- Пьезо Материал: PZT82
- Размеры: 50*20*6 мм
- FS (Гц): 34294
-Fp (Гц): 35664
-KP: 0,33
-C: (PF): 1477
- Приложения: преобразователь
Диапазон пьезокерамического прямоугольника / Площадь:
Длина: 3 мм-176 мм
Ширина: 1 мм-120 мм
Высота: 0,1 мм-30 мм
Типичное значение \"Хард \"
Твердые материалы PZT | PZT-41 | PZT-42 | PZT-43/4d | PZT-82 | PBAS-4 | ||
Диэлектрическая постоянная | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Коэффициент связи | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Пьезоэлектрический коэффициент | D31 | 10-12м/т | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12м/т | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM/N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM/N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Частотные коэффициенты | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Коэффициент упругого соответствия | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Маханический коэффициент качества | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Диэлектрический коэффициент потери | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Плотность | ρ | G/см3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Кюри температура | ТК | ° C. | 320 | 320 | 320 | 310 | 310 |
Модуль для младших | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Соотношение яда | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Геометрия | Размер (мм) | Толерантность |
Диски | Диаметр: От 3 до 200 |
Толерантность в соответствии с пьезоэлектрическими элементами промышленного стандарта. |
Толщина: 0,2-25 | ||
Пробирки | Длина: 1-100 | |
OD: 6-180 | ||
Я БЫ: 5-150 | ||
Стена: 0,5-15 | ||
Тарелки | Длина: 1-200 | |
Ширина: 1-200 | ||
Толщина: 0,2-25 | ||
Сфера | OD: 6-160 | |
Я БЫ: 4-150 | ||
Стена: 1-10 | ||
Кольца | OD: 3-180 | |
Я БЫ: 1-150 | ||
Толщина: 0,2-25 | ||
Для всех размеров | Плоскостность | ± 0.03 |
Концентричность | ± 0.10 | |
Перпендикулярность | ± 0.10 | |
Параллелизм | ± 0.05 |
Номинальные электрические допуски
Пьезоэлектрические свойства | ± 5% |
Относительная диэлектрическая постоянная | ± 15% |
