PHA-25-20FC-F
Piezohannas
PHA-25-20FC-F
Антикоррузивный ультразвуковой датчик 25 кГц для ультразвукового уровня.
Технические характеристики:
Предметы | Технические параметры | Изображение | |
Имя | 25 кГцАнтикоррозивный датчик |
| |
Модель | PhA-25-20FC-F | ||
Частота | 25 кГц ±5% | ||
Расстояние обнаружения | 0.8～20 м | ||
Минимальный параллельный LMpedance | 570 Ом ± 20％ | ||
11000PF ± 20％@1 кГц | |||
Чувствительность | нагрузка dзаклинаниеvолтаж：：630Vpp，Расстояние:06m、Эхо -амплитуда:200 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 11 ° ±10%， Резкий угол: 26 ° ±10% | |||
Жилищный материал | PTFE | ||
Применение | Ультразвуковой уровень уровня, мониторинг, противодействие, безопасность | ||
Уровень защиты | IP68 | ||
Масса | 1440G ± 5％ (10M） | ||
Инструкции по проводке | Сплит (4 -проводная): красный: преобразователь +, белый: преобразователь -, синий: провод датчика температуры черного (MF58)；Split (Tri -Wire): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

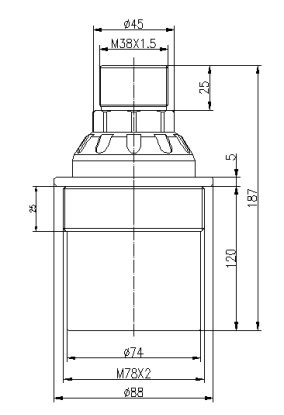

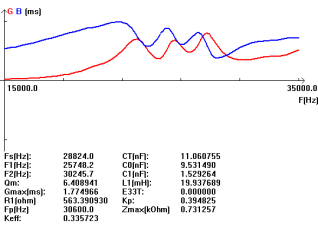

Кривая допуска | Структура продукта | ||
|
| ||
Измерение ультразвукового уровня
При измерении ультразвукового уровня безконтактного ультразвукового уровня датчик излучает ультразвуковые импульсы в направлении среды, которая затем отражает их обратно. Прошло время от излучения до приема сигналов пропорционально уровню в резервуаре. Ультразвуковые датчики идеально подходят для простых стандартных применений, как для жидкостей, так и для твердых веществ.Ультразвуковой метод является доказанным, а также экономически эффективным решением для измерения уровня в жидкостях и объемных твердых веществах. Инструменты доступны в виде компактных или отдельных версий. Этот принцип измерения характеризуется легким планированием и сборкой, быстрым и безопасным вводом в эксплуатацию, длительным сроком службы и снижением затрат на техническое обслуживание. Типичные приложения включают абразивные и агрессивные СМИ, даже в условиях грубых окружающих.Датчик испускает ультразвуковые импульсы, поверхность среды отражает сигнал, и датчик снова обнаруживает его. Время полета отраженного ультразвукового сигнала прямо пропорционально пройденному расстоянию. С известной геометрией резервуара можно рассчитать уровень.

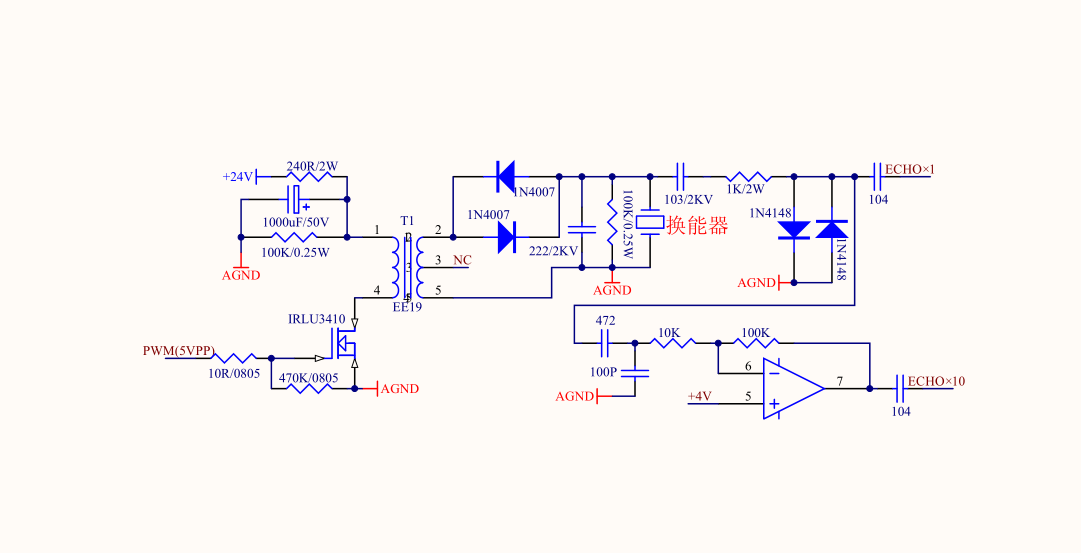

Водительская цепь:
Антикоррузивный ультразвуковой датчик 25 кГц для ультразвукового уровня.
Технические характеристики:
Предметы | Технические параметры | Изображение | |
Имя | 25 кГцАнтикоррозивный датчик |
| |
Модель | PhA-25-20FC-F | ||
Частота | 25 кГц ±5% | ||
Расстояние обнаружения | 0.8～20 м | ||
Минимальный параллельный LMpedance | 570 Ом ± 20％ | ||
11000PF ± 20％@1 кГц | |||
Чувствительность | нагрузка dзаклинаниеvолтаж：：630Vpp，Расстояние:06m、Эхо -амплитуда:200 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 11 ° ±10%， Резкий угол: 26 ° ±10% | |||
Жилищный материал | PTFE | ||
Применение | Ультразвуковой уровень уровня, мониторинг, противодействие, безопасность | ||
Уровень защиты | IP68 | ||
Масса | 1440G ± 5％ (10M） | ||
Инструкции по проводке | Сплит (4 -проводная): красный: преобразователь +, белый: преобразователь -, синий: провод датчика температуры черного (MF58)；Split (Tri -Wire): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
Измерение ультразвукового уровня
При измерении ультразвукового уровня безконтактного ультразвукового уровня датчик излучает ультразвуковые импульсы в направлении среды, которая затем отражает их обратно. Прошло время от излучения до приема сигналов пропорционально уровню в резервуаре. Ультразвуковые датчики идеально подходят для простых стандартных применений, как для жидкостей, так и для твердых веществ.Ультразвуковой метод является доказанным, а также экономически эффективным решением для измерения уровня в жидкостях и объемных твердых веществах. Инструменты доступны в виде компактных или отдельных версий. Этот принцип измерения характеризуется легким планированием и сборкой, быстрым и безопасным вводом в эксплуатацию, длительным сроком службы и снижением затрат на техническое обслуживание. Типичные приложения включают абразивные и агрессивные СМИ, даже в условиях грубых окружающих.Датчик испускает ультразвуковые импульсы, поверхность среды отражает сигнал, и датчик снова обнаруживает его. Время полета отраженного ультразвукового сигнала прямо пропорционально пройденному расстоянию. С известной геометрией резервуара можно рассчитать уровень.
Водительская цепь:
