PHA-64-05FC
Piezohannas
PHA-64-05FC

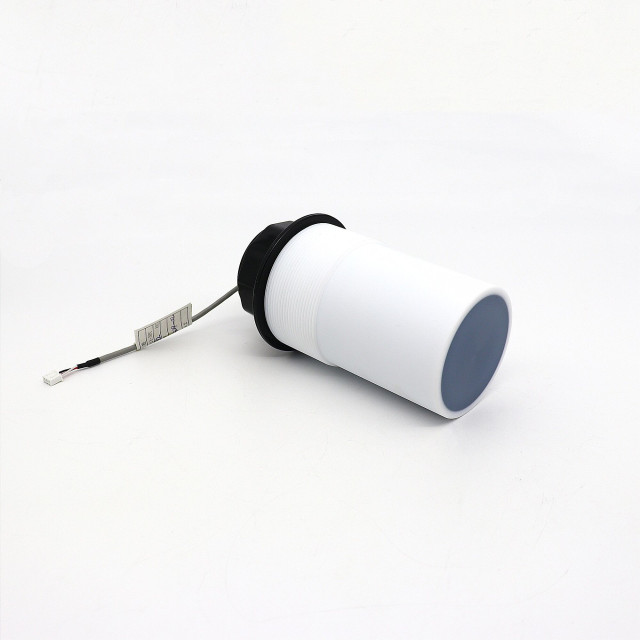

64 кГц антикоррозивный ультразвуковой датчик поиска
Предметы | Технические параметры | Изображение | |
Имя | 64 кГц антикоррозий преобразователь c тип
|
| |
Модель | PHA-64-05FC | ||
Частота | 64 кГц ± 5% | ||
Расстояние обнаружения | 0.4～5 м | ||
Минимум Параллельный LMpedance | 310 Ом ± 20％ | ||
Емкость | 1000pf ± 20％@1 кГц | ||
Чувствительность | Напряжение за рулем ： 880vpp ， diпозиция: 0,6 м， Эхо -амплитуда：200 мВ | ||
Работа Напряжение | Вершина горы Напряжение＜1500vpp | ||
Работа Температура | -40～+80 ℃ | ||
Давление | ≤3kilos или 0,3 МПа | ||
Угол | (Продолжительность пучка)Ширина луча с половиной мощности@-3db: 4 ° ± 2 ， Острый угол: 10 ° ± 4 | ||
Корпус Материал | PTFE
| ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, Безопасность | ||
Монтаж Измерение | Внизу с нитью: M78 × 2 | ||
Уровень защиты | IP68 | ||
Масса | 660 г ± 5％ | ||
Инструкции по проводке | Интегрированный тип: разъем（3pin, 2,54 мм Терминал) ：Красный+， белый ， черный: экранированный провод ； разъем（3 сВ, 2,0 мм Терминал）： Белый, черный: датчик температуры (MF58）； | ||

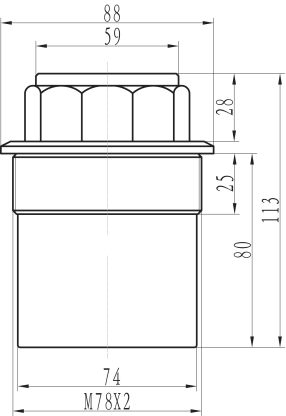

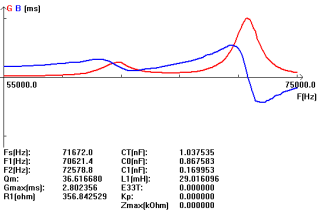

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвуковойДайс -датчик :
Схематическая схема датчика температуры:
Интегрированный Тип кабельной инструкции:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2Инструкция кабеля датчика температуры: раздела (3PIN, 2,0 мм терминал)
Ультразвуковые датчики уровня жидкости Применение:
Ультразвуковые датчики уровня жидкости используют ультразвуковую технологию для создания высокочастотной звуковой волны, чтобы измерить время для эхо, чтобы отразить цель и вернуться к датчику уровня ультразвукового уровня жидкости. Расстояние от датчика уровня ультразвуковой жидкости до жидкости затем рассчитывается на основе скорости звука и профиля, запрограммированного в датчик.
