Влияние пьезоэлектрической фазы на плотность пьезоэлектрических композитов 1 - 3 типа

Поскольку его плотность общегопьезоэлектрический материал пьезоэлектрическая керамикачасто намного выше, чем у непизоэлектрической фазы (обычно полимер) плотность материала, поэтому, когда объемная доля пьезоэлектрической фазы увеличивается, плотность композита имеет тенденцию к объемной фракции пьезоэлектрической фазы.

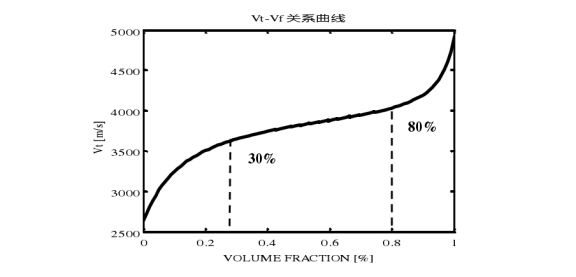

Скорость звука композитного материала L-3 увеличивается с увеличением объемной долиPzt Discieelectric CeramicАнкет Однако, когда объемная доля небольшая (менее 30%), тенденция к росту постепенно уменьшается; Когда объемная фракция пьезоэлектрической фазы превышает 80%, тенденция роста постепенно увеличивается. Когда пьезоэлектрическая фаза объемная фракция изменяется от 30% до 80%, скорость звука композитного материала линейно увеличивается. Это связано с необходимостью преодоления большой массовой нагрузки по мере увеличения объемной фракции. Скорость звука также только начинает увеличиваться, но из -за действия полимера он, наконец, начинает снижаться. Затем это снова начало увеличиваться.

Акустический импеданс является продуктом скорости звука и плотностиПьезоэлектрические материалы стоимостьАнкет Можно видеть, что когда объемная доля пьезоэлектрической фазы меньше 80%, акустический импеданс, что в основном поддерживает хорошую линейную тенденцию; Когда пьезоэлектрическая фаза объемная доля больше. 80% тенденция к росту акустического импедка становится больше.

Эффект пьезоэлектрической фазы сечения является аспектом соотношения композита.

В целом, для пьезоэлектрической композиции типа L-3 того же полимера, если функциональный материал. Материал PZT имеет одинаковую объемную фракцию, независимо от того, как колонны расположены в полимере, относительная диэлектрическая постояннаяпьезоэлектрический кварц датчикотносительно постоянный. Тем не менее, исследования показали, что когда пьезоэлектрическая фазовая сечение, когда оно является квадратным, его гидростатическое давление постоянно. Значение чувствительности гидростатического давления в основном наряду с пьезоэлектрической фазой. Соотношение сторон срезы уменьшается и увеличивается, и когда соотношение сторон больше определенного значения. Тенденция начала стабилизироваться. Следовательно, обычно требуется, чтобы колонна поперечного сечения пьезоэлектрического композита L-3type имела соотношение сторон, то есть поперечное сечение является квадратным.

Влияние соотношения ширины к толщине

Медицинские ультразвуковые преобразователи обычно используют режим вибрации растяжения толщины пьезоэлектрических материалов, это обычно пьезоэлектрическая фаза. Маленькая колонка имеет квадратный поперечный сечение. С точки зрения структуры, в режиме вибрации направления толщины, чтобы как можно больше подавить. Другие режимы вибрации (такие как радиальная режим вибрации высокого порядка) мешают режиму вибрации толщины и гарантированы. его соотношение ширины к толщине должно быть меньшепьезоэлектрический датчик акустические пикапы.

Приготовление пьезоэлектрических композитов 1 -3 типа

Как правило, существует два метода для приготовления пьезоэлектрического составного материала 1 типа, это метод перфузии выравнивания и метод резки заполнения. Процесс метода перфузии - это разрезание пьезоэлектрического керамического материала, пьезоэлектрическая керамика - это подходящий размер. Пьезоэлектрическая керамическая куска расположена на неподвижном кронштейне, а фиксированный кронштейн помещается в пластиковый барабан, заполняя композит при вакууме затвердевает при высокой или низкой температуре, разрезание избыточного полимера и шлифование до правой толщины с помощью электродов может быть поляризовано.
