PHW-110-50A
Piezohannas
PHW-110-50A
110 кГц ультразвуковой рыб
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 110 кГц Рыба -искатель преобразователь |
| |
Модель | PHW-110-50A | ||
Частота | 110 кГц ± 5% | ||
Расстояние обнаружения | 0.3～100 м | ||
Минимальный параллельный LMpedance | 470 Ом ± 20％ | ||
1700pf ± 20％@1 кГц | |||
Чувствительность | Нет напряжения вождения нагрузки：300vpp 、 Расстояние：0,65 м、 Эхо -амплитуда：800 мв. | ||
Вершина горы Напряжение＜750 Впп | |||
-40～+80 ℃ | |||
≤10 килограмма или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной @-3db: 40 ° ± 10%， Острый угол: 107 ° ± 10% | |||
Жилищный материал | Пома | ||
Применение | Подводный искатель рыбы преобразователь | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 32 г ± 5％ (Длина ： 10 см） | ||
Инструкции по проводке | Красный:преобразователь+，Белый:преобразователь- Черный: экранированный（（ Датчик температуры Необязательно) | ||

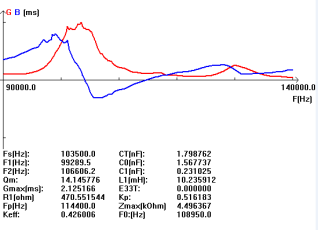

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Рыба Finder Ultrasonic Sonar Sensor
Fish Finder состоит из двух частей: основной единицы (с экраном) и преобразователя. Основной блок должен быть расположен там, где его можно легко получить в салоне или рулевой рубеже и т. Д. Пожалуйста, имейте в виду, что производительность рыбного искателя в значительной степени зависит от того, правильно ли датчик установлен на дне лодки. Неправильно установленный преобразователь может привести к отказу при захвате отраженных волн или других серьезных дефектов. Чтобы избежать этих проблем, вам следует проконсультироваться с техническим дилером о том, как правильно установить датчик перед фактической установкой.
