Принципиальная классификация измерения потока воды

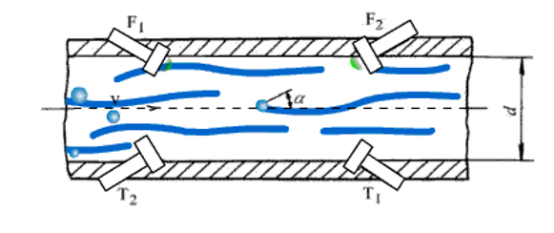

Принцип измерения потока воды с помощью метода разности во времени, на определенном расстоянии вверх по течению и ниже по течению от измерительного трубопровода, две пары ультразвуковых передавающих и приемных зондов (F1, T1) и (F2, T2) установлены соответственно, где Ультразвуковые волны F1 и T1 распространяются вниз по течению. Ультразвуковые волны F2 и T2 пропагандируют противостояние. Из -за разницы в скорости распространения двух ультразвуковых волн в жидкости ультразвуковой транс -датчик потока измеряет разницу во времени DT распространения ультразвуковой волны на двух приемных зондах может получить среднюю скорость и скорость потока жидкости.
Принцип измерения потока методом разницы в частотах:

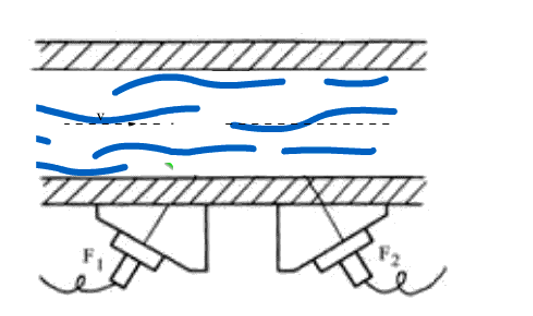

F1 и F2 являются тем же подводным датчиком ультразвукового потока, которые устанавливаются за пределами стены трубки. Они попеременно используются в качестве ультразвуковых передатчиков и приемников под управлением электронных переключателей. Во -первых, первый ультразвуковой импульс испускается F1, который получает F2 через стенку трубки, жидкость и другую сторону стенки трубки. Этот сигнал усиливается, чтобы снова запустить схему привода F1, так что F1 излучает второй акустический импульс. Сразу же F2 передает ультразвуковой импульс, а F1 используется в качестве приемника, а частота повторения импульса F1 может быть измерена как F1. Точно так же частота повторения импульса F2 может быть измерена как F2. Разница частоты между частотой излучения в нижней части F1 и частотой эмиссии вверх по течению F 2 D F пропорциональна измерению скорости потока V из ультразвукового проточного датчика 1 МГц.
Передача и прием преобразователей также могут быть установлены на той же стороне трубопровода
