PHW-50/200-F
Piezohannas
PHW-50/200-F
Двойная частота подводного датчика для ультразвукового потока.
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER |
| |
Модель | PhW-50/200-F | ||
Частота | 200 кГц ±5%/50 кГц ±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 1800 Ом ± 20％ | ||
1160pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 500vpp 、 Расстояние: 0,6 м 、 Эхо -амплитуда: 5,12 В (200 кГц) | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6,7 ° ± 1 ， Острый угол: 15,6 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 26 ° ± 2 ， Острый угол: 65 ° ± 4 (50 кГц) | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||

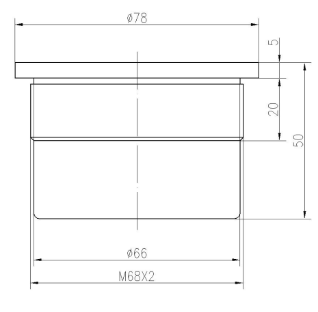

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 130 г ± 5％ （длина: 2m) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

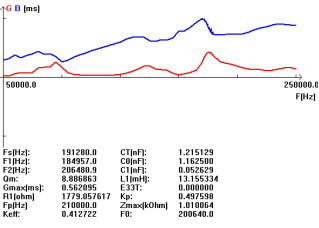

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
Двойная частота подводного датчика для ультразвукового потока.
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц uNDERWATER DARANG DERSDUCER |
| |
Модель | PhW-50/200-F | ||
Частота | 200 кГц ±5%/50 кГц ±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 1800 Ом ± 20％ | ||
1160pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 500vpp 、 Расстояние: 0,6 м 、 Эхо -амплитуда: 5,12 В (200 кГц) | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6,7 ° ± 1 ， Острый угол: 15,6 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 26 ° ± 2 ， Острый угол: 65 ° ± 4 (50 кГц) | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 130 г ± 5％ （длина: 2m) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
