PHW-50/200-NC
Piezohannas
PHW-50/200-NC

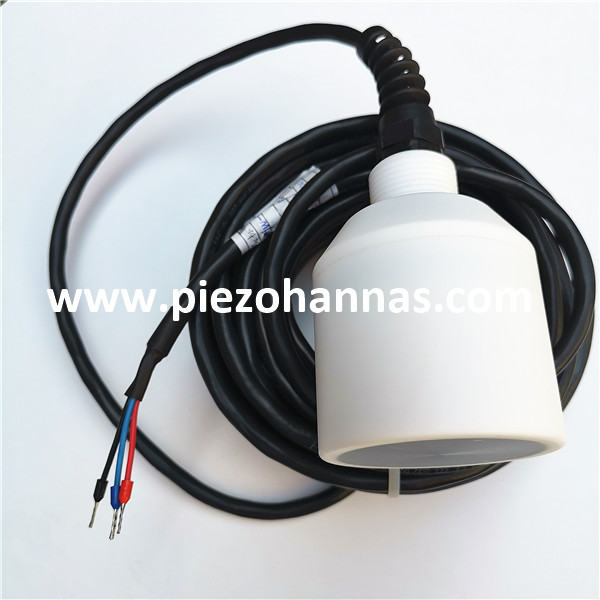

Двойная частотная антикоррозия подводной ультразвуковой датчик для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | двойная частота антикоррозия под водой Ультразвуковой датчик |
| |
Модель | PHW-50/200-NC | ||
Частота | 200 кГц ± 5%/50 кГц ± 5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：600vpp、Расстояние: 0,8 м、 Эхо -амплитуда：15 В（200 кГц） | ||
Вершина горы Напряжение＜600vpp | |||
-40～+80 ℃ | |||
≤10KILOS или 1MPA | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 7,5 ° ± 10%， Острый угол: 17,5 ° ± 10%（200 кГц） (Продолжительность пучка) Ширина луча полуосновной@-3db：27 ° ± 10%， Острый угол: 68 ° ± 10%（50 кГц） | ||
Корпус Материал | Ptef | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 900G ± 5％ (Длина：10 м） | ||
Инструкции по проводке | (третья линия): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

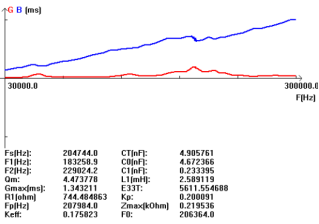

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковое применение измерителей потока:
Ультразвуковые расходомеры Иметь много заявлений, от процесса до потока опеки. Это также обычная практика для использования зажимать ультразвуковой счетчик потока Чтобы проверить другие расходомеры или для временного измерения. В статье объясняется, что вам нужно знать о основах измерения ультразвукового потока и его применения.Существуют два типа ультразвуковых расмеров: доплеровские и транзитные ультразвуковые расходы.Анкет Но сначала давайте узнаем больше о принципе работы. Тогда мы можем пройти подробные вариации и типичные использование. Позже мы выделим плюсы и минусы и приведем примеры брендов на рынке.
