PHW-75/200-N
Piezohannas
PHW-75/200-N
Двойная частота подводной ультразвуковой транс -датчик потока для измерения потока
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200K-75 кГц Подводный ультразвук преобразователь |
| |
Модель | PHW-75/200-N | ||
Частота | 200 кГц ± 5%/50 кГц ± 5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 75 кГц 1.8～300 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
2400PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 5,12 В (200 кГц) | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 18 ° ± 2 ， Острый угол: 44 ° ± 4 (75 кГц) | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 750 г ± 5％（Длина: 10 м) | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

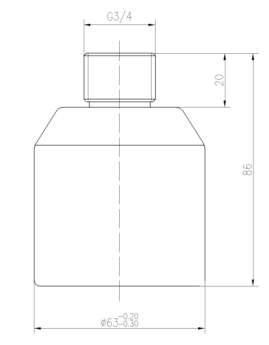

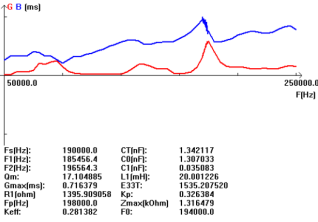

Кривая допуска | Структура продукта | ||
|
| ||

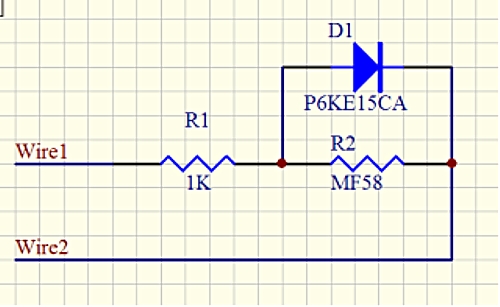

2. Схема схема датчика температуры, схема тестовой схемы схема
Двойная частота подводной ультразвуковой транс -датчик потока для измерения потока
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200K-75 кГц Подводный ультразвук преобразователь |
| |
Модель | PHW-75/200-N | ||
Частота | 200 кГц ± 5%/50 кГц ± 5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 75 кГц 1.8～300 м | ||
Минимум Параллельный LMpedance | 2200 Ом ± 20％ | ||
2400PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 600vpp 、 Расстояние: 0,8 м 、 Эхо -амплитуда: 5,12 В (200 кГц) | ||
Вершина горы Напряжение＜ 1500vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 7,5 ° ± 1 ， Острый угол: 17,5 ° ± 2 (200 кГц) (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 18 ° ± 2 ， Острый угол: 44 ° ± 4 (75 кГц) | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 750 г ± 5％（Длина: 10 м) | ||
Инструкции по проводке | (Три строки): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
