Ультразвуковой датчик - это датчик, который разработан с использованием характеристик ультразвуковых волн. Ультразвуковая волна - это своего рода механическая волна с частотой вибрации, которая выше, чем у звуковых волн. Он генерируется вибрацией пластины преобразователя при возбуждении напряжения. Он имеет высокочастотную, короткую длину волны, небольшую дифракционную феномен, особенно хорошую направленность, и может быть ориентирован на луч. Ультразвуковые волны обладают большой способностью проникать в жидкости и твердые вещества, особенно в твердых веществах с солнечным светом, которые могут проникать в глубину нескольких десятков метров. Когда ультразвуковая волна попадает в нечистоту или раздела, она даст значительное отражение, чтобы сформировать отражение в эхо, которое может привести к эффекту доплеровца, когда он попадет в движущийся объект. Следовательно, ультразвуковые испытания широко используются в промышленной, национальной обороне, биомедицинской и других областях. Ультразвук используется в качестве средства обнаружения, необходимо генерировать ультразвуковые волны и ультразвуковые волны. Устройство, выполняющее эту функцию, представляет собой ультразвуковой датчик, обычно называемый ультразвуковым преобразователем или ультразвуковым зондом.
Схема датчика ультразвукового расстояния в основном состоит из пьезоэлектрической пластины, которая может излучать ультразвуковые волны, а также ультразвуковые волны. Для обнаружения используются ультразвуковые зонды для небольшого мощности. Он имеет много различных конфигураций, которые можно разделить на прямой зонд (продольная волна), косой зонд (поперечная волна), зонд поверхности (поверхностная волна), зонд ягненка (волна лампы), двойной зонд (один зонда, один зонд прием).

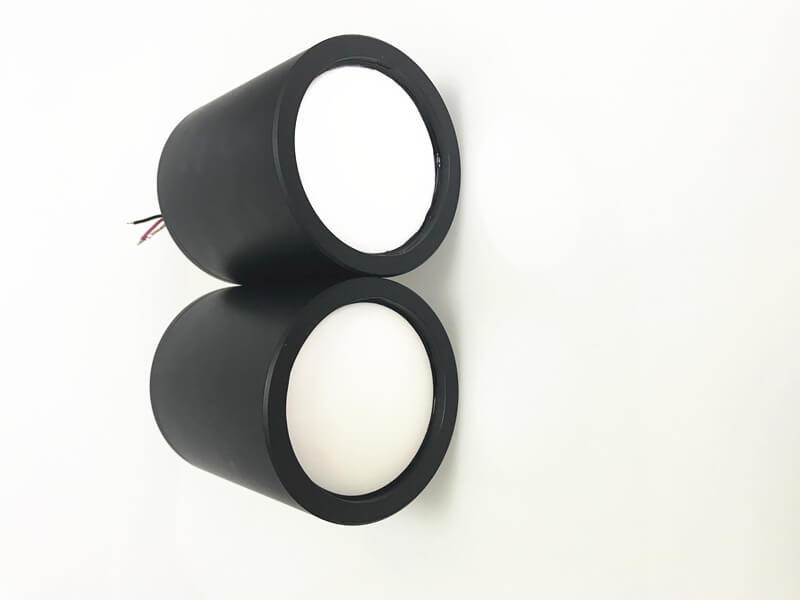

Ядро ультразвукового преобразователя измерения расстояния представляет собой пьезоэлектрическую пластину в пластиковой куртке или металлической куртке. Есть много видов материалов, составляющих пластинку. Размер пластины, такой как диаметр и толщина, он также отличается, поэтому производительность каждого зонда отличается, мы должны знать его производительность перед использованием. Основные показатели производительности ультразвуковых датчиков включают некоторые аспекты:
1. Частота работы
Рабочая частота - это резонансная частота пьезой керамической пластины. Когда частота чередующегося напряжения применяется к обоим концам, равна резонансной частоте пластины, выход энергии является наибольшей, а чувствительность также является самой высокой. Рабочая температура обусловлена тем, что точка Кюри пьезоэлектрического материала, как правило, высока, особенно диагностический ультразвуковой зонд использует меньше мощности, поэтому рабочая температура относительно низкая, и она может работать в течение длительного времени без сбоев. Медицинские ультразвуковые зонды являются относительно горячими и требуют отдельного оборудования.
2. Чувствительность
