PHW-50/200 на
Piezohannas
PHW-50/200-NA

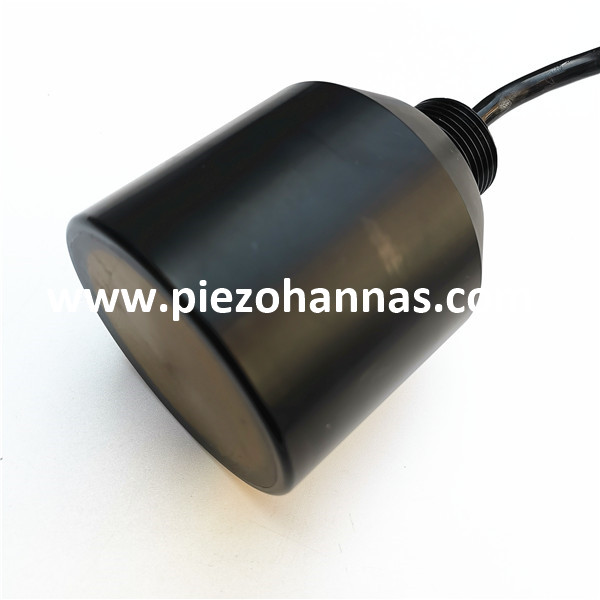

200 кГц-50 кГц двойная частота подводной ультразвуковой датчик для ультразвукового потока
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц-50 кГц Двойная частота uNDERWATER DARANG DERSDUCER |
| |
Модель | PhW-50/200-Н | ||
Частота | 200 кГц ±5%/50 кхz±5% | ||
Расстояние обнаружения | 200 кГц 0,6～120 м 50 кГц 3～500 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
4300pf ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：600Vpp、Расстояние:08m、 Эхо -амплитуда：15 В（200 кГц） | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db：7,5 ° ±10%， Резкий угол: 17,5 ° ±10%（200 кГц） (Продолжительность пучка) Ширина луча полуосновной@-3db：27 ° ±10%， Резкий угол: 68 ° ±10%（50 кГц） | ||
Корпус Материал | Пома | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||

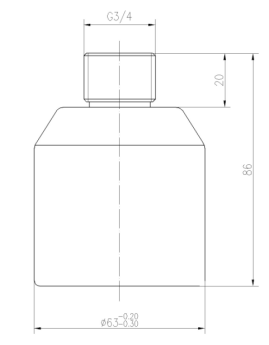

Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 750 г ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (третья линия): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

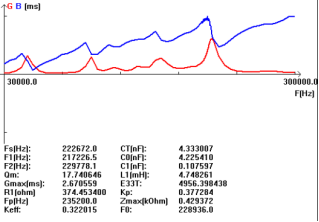

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
