Phran-0500
Piezohannas

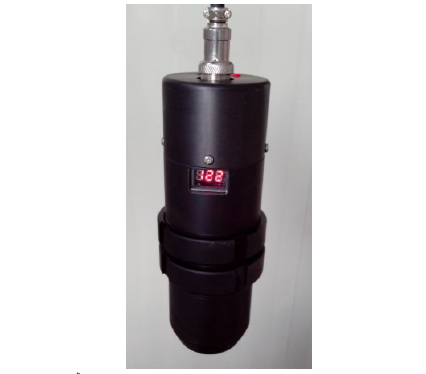

PHRAN-0500
3. Функции продукта:
4. Технические параметры:
Функция | Интеграция Тип
| |||||
DetectionДиапазон | 0,1 ~ 0,5 м | 0,15 ~ 1м | 0,3 ~ 3 м | 0,3 ~ 3 м | 0,4 ~ 5 м | 0,5 ~ 6 м |
Частота | 200 кГц | 100 кГц | 65 кГц | 65 кГц | 50 кГц | 50 кГц |
Время отклика | <200 мс
| |||||
Разрешение | 3 мм или же0,1% | |||||
Отображать | ВЕЛ
| |||||
Угол запуска | 20°
| |||||
Аналоговый выход
| 4～20 мА/500 Ом нагрузка | |||||
Переключение вывода | Электрическая эстафета DC 30V/ 5A、PNP/NPN（по желанию） | |||||
RS232/485 Modbus | Протокол или пользовательский протокол (необязательно) | |||||
Стандарт источника питания | 24 В（±15%）120 мА
| |||||
Окружающая среда температура | -20～+60℃ | |||||
Класс защиты | IP65 ; индивидуально IP67 | |||||

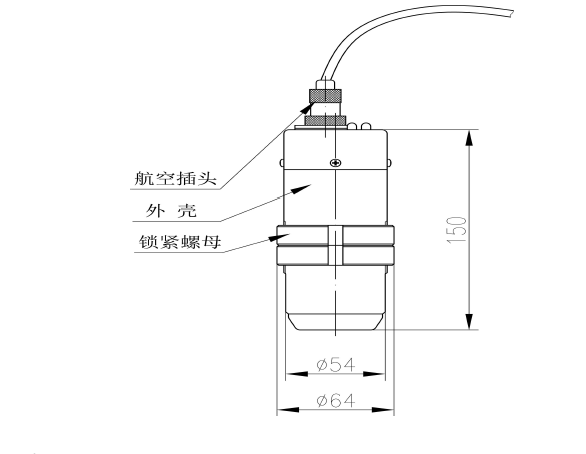

Монтажный размер | M56*2 потока, закрепленная двумя гайками | |||||
5. Установка измерения:
(1)
(2)
(3)![Kfioy {pyy2xo8`k] dahzbw](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ipBqnKjlRinSpjkjpqio/KFIOY-PYY2.png)

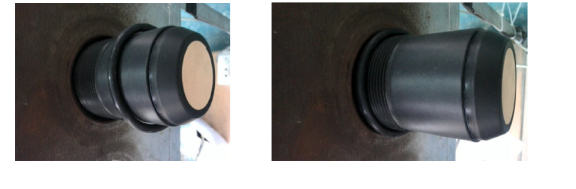

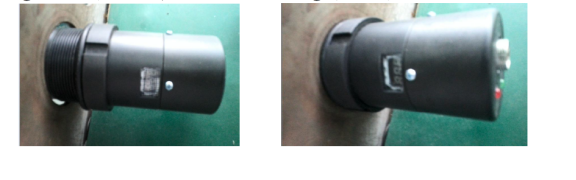

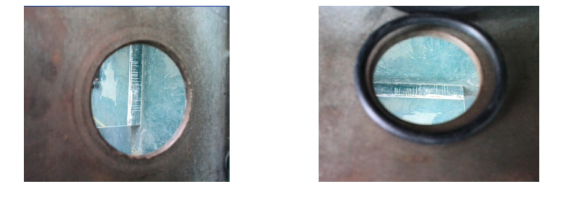

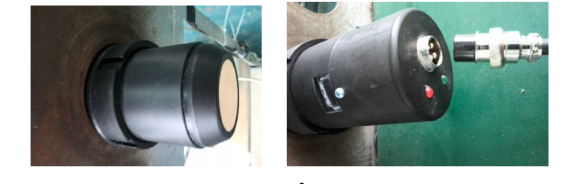

«Установите фланец над объектом необходимо протестировать ② Разместите прокладку с тем же внутренним диаметром на фланце
③ -дистемность измерения датчика выравнивает отверстие фланца ④ Выведите датчик расстояния в отверстие фланца
⑤ Смотрите с нижней части фланца ⑥ Разместите прокладку с тем же внутренним диаметром на фланце
⑦fix датчик измерения расстояния, прикрутив гайку ⑧ Подключите кабель на датчике дальности

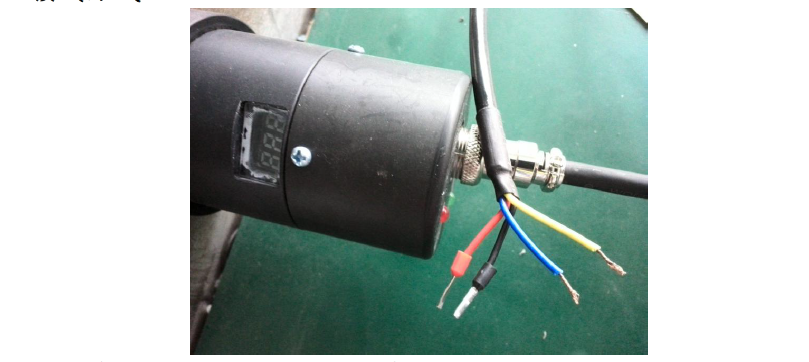

(4) Режим соединения:
![6] _v6) tzjpn [u (bjl $ Quvy](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ioBqnKjlRinSpjpjprio/6-_V6-TZJP.png)
Мощность: красная линия: 24VDC +; Черная линия: 24 В постоянного тока -
1. 4 ~ 20 мА: синяя линия: ma +; Желтая линия: ма-
2. 0 ~ 5V: синяя линия: v +; Желтая линия: V–
3. 485/232 Связь: Желтая линия: T/R+; Синяя линия: t/r–
4. Сигнал реле: синяя линия, желтая линия
5. NPN -сигнал: синяя линия: NPN+; Желтая линия: NPN -
6. Сигнал PNP: синяя линия: PNP+; Желтая линия: PNP-
Замечания:
1. Выходной сигнал выбирается один из них (1 ~ 6);
2. Черная проволока должна быть надежно заземлена;
3. Когда датчик датчик является модулем MA, желтая линия (MA-) также может быть заземлена.
6 Описание сигнала:
Когда мощность включена сначала, индикатор мощности \"зеленый свет \" всегда включен. Когда ищет сигнал эха, индикатор состояния \"красный свет \" мигает. Когда ищет правильный эхо, индикатор состояния \"Red Light \" остается включенным. Когда измеряется нормально, трубка Nixie отображает фактическое значение измерения; Когда это потерянное состояние, трубка Nixie отображает \" - - -\".
7. Серийный помощник для изменения параметров:
Примечание. Это относится только к датчикам дальности с 485 или 232 модулями связи.
Соединение последовательного порта:
![Te5wlah [} b {3`97}] 42fnw](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ijBqnKjlRinSpjiknnio/TE5WLAH-BF.png)

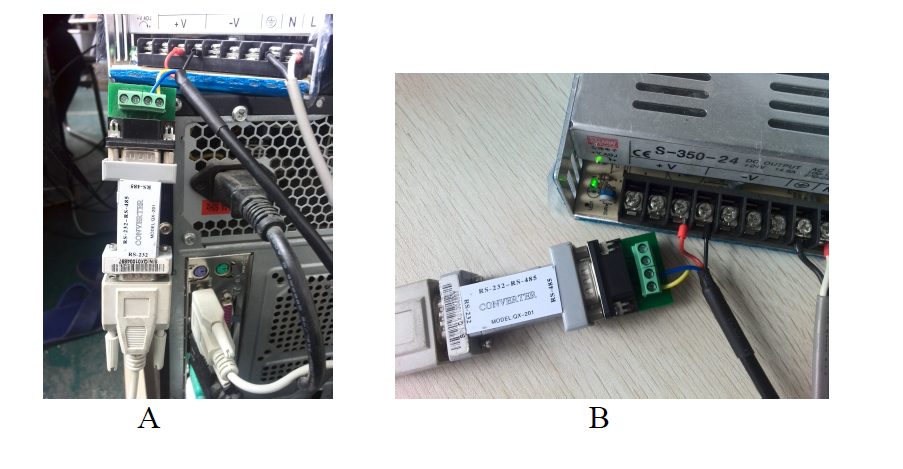

Как показано на рисунке A: последовательный порт подключен к последовательному порту компьютера, Другой конец связан с конец RS-232 от 485 до 232.;
Кабельное соединение:
Рисунок B: Красная линия подключена к 24V+; Черный подключен к 24 В-; Желтая линия подключена к 485 T/R+; Синяя линия подключена к 485T/R-;

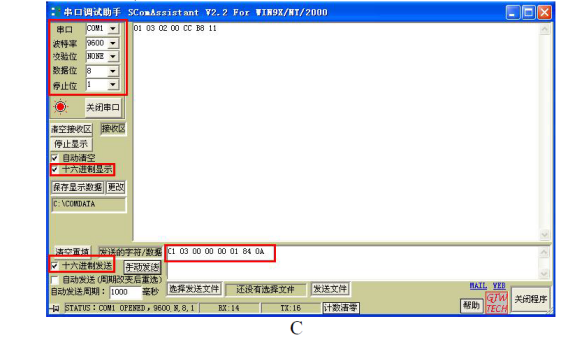

Как показано на рисунке C:
Выбор последовательного порта: COM1;
Выбор ставки передачи: 9600;
Проверьте выбор бита: нет
Выбор бита данных: 8
Остановка Бит выбор: 1
Выбор шестнадцатеричного дисплея и шестнадцатеричной передачи

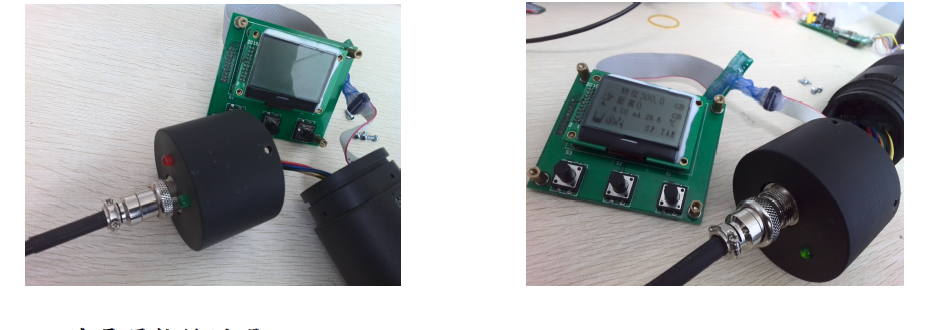

8. Меню манипуляции с экраном LCD (Примечание: ЖК -экран является дополнительным аксессуаром)

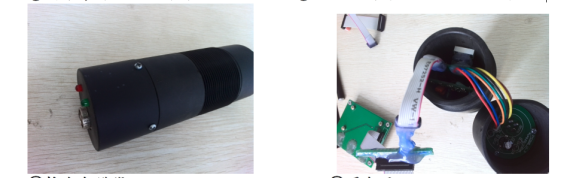

Установка ЖК -экран:
① -un -винт с поперечной отверткой ②concect по интерфейсу ЖК -дисплеев (красная сторона внутренняя)
![Prz] `0Z0 $ sxy1 {11@l8c] s](http://iprorwxhnknplo5p-static.leadongcdn.com/cloud/ioBqnKjlRinSpjkkrjin/PRZZ0-SXY1.png)
③ Подключите кабель ④display of Power- On
