Ошибка и меры предосторожности датчика ультразвукового расстояния

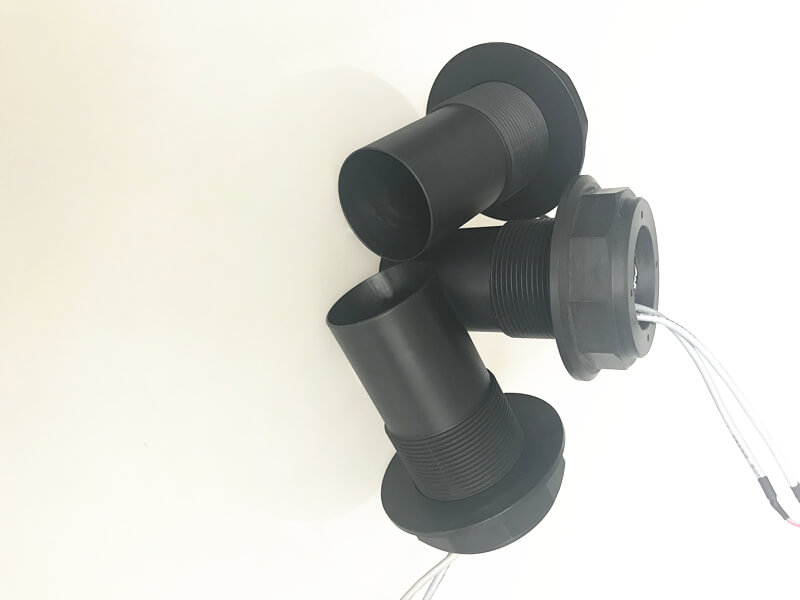

В отрасли типичным применением ультразвуковых преобразователей на расстоянии являются неразрушающее тестирование металлов и измерение ультразвуковой толщины. В прошлом многим технологиям препятствовало неспособности обнаружить внутреннюю часть объектов, и появление технологии ультразвукового зондирования изменило эту ситуацию. Конечно, на различных устройствах устанавливается больше ультразвуковых датчиков, чтобы привлечь сигналы, которые нужны людям. В будущих приложениях ультразвук будет сочетаться с информационными технологиями и новыми технологиями материала, а также появятся более интеллектуальные и высокочувствительные ультразвуковые датчики.

Ультразвуковое управление дистанционным управлением дистанционного управления может контролировать бытовые приборы и освещение. Небольшой ультразвуковой датчик (φ12-φ16), рабочая частота составляет 40 кГц, расстояние дистанционного управления составляет около 10 метров. Пульт дистанционного управления передачи, это генератор, состоящий из 555 временных базовых схем, для регулировки 10 -километрового потенциометра, что придает датчик колебаний 40 кГц подключен к 3 -й ноге, когда кнопка нажимается, ультразвуковая волна отправляется и схема получена Анкет Благодарность питания уходит на 220В, исправляет, отфильтрован и регулируется для получения рабочего напряжения 12 В. Поскольку это неизолированный источник питания, вся схема должна быть упакована в пластиковый корпус, чтобы предотвратить удар электрическим током (также обратите внимание при отладке). Сигнал принимается ультразвуковым приемником и усиливается с помощью Q1 и Q2 (резонансные резервуары L и C настраиваются при 40 кГц). Усиленный сигнал запускает бистабильную цепь, состоящую из Q3 и Q4, и Q5 и светодиоды используются в качестве выделения триггера и могут быть освещены. Поскольку бистабильное состояние является случайным при запуске, добавляется кнопка прозрачной.

Триггерный сигнал выхода Q5 включает TRIAC, и нагрузка включена. Чтобы загрузить открытую цепь, нажмите кнопку отправки один раз. Индикация уровня жидкости и контроллер. Поскольку ультразвуковая волна имеет определенное затухание в воздухе, сигнал датчика датчика ультразвукового расстояния, отправленный на поверхность жидкости и отражается обратно с поверхности жидкости, связан с уровнем жидкости. Чем выше положение уровня жидкости, тем больше сигнал; Нижнее - уровень жидкости. Сигнал невелик. Полученный сигнал усиливается BG1 и BG2 и исправляется в постоянное напряжение с помощью D1 и D2. Когда напряжение составляет 4,7 кОм, что превышает напряжение включения BG3, ток протекает через BG3, а амперметр указывает, что ток связан с уровнем жидкости. Когда уровень жидкости ниже, чем установленное значение, выход сравнения низкий. BG не ведет. Если уровень жидкости поднимается в указанную позицию, компаратор переворачивает и выводит высокий уровень. BG включен, J отстой, а инфузионный выключатель может быть отключен соленоидным клапаном для достижения цели управления.

Тест уровня жидкости является основным принципом ультразвукового измерения уровня жидкости: сигнал ультразвукового импульса, испускаемый с помощью датчика измерения ультразвукового расстояния, распространяется в газе, который отражается после раздела между воздухом и жидкостью и получает эхо -сигнал после эхо сигнал получен. Время вы можете преобразовать уровень расстояния или жидкости. Ультразвуковые методы измерения имеют много преимуществ, непревзойденных другими методами: (1) без каких-либо компонентов механической передачи, а также с тестируемой жидкостью, это бесконтактное измерение, которое не боится электромагнитных помех и сильных коррозийных жидкостей, таких как кислота и кислота и кислота и кислота и кислота и кислота и кислота щелочные, так стабильные производительность, высокая надежность и долгая жизнь; (2) Его короткое время отклика позволяет легко реализовать измерения в реальном времени без гистерезиса.

Датчик датчика отмерения расстояния используется в работе системы с частотой около 40 кГц. Ультразвуковой импульс испускается датчиком передачи, а поверхность жидкости отражается и возвращается в приемный датчик, чтобы измерить время для передачи ультразвукового импульса из приемника. Согласно скорости звука в среде, расстояние от датчика до поверхности жидкости может быть получено. Чтобы определить уровень жидкости. Принимая во внимание влияние температуры окружающей среды на скорость ультразвукового распространения, скорость распространения верна методом компенсации температуры для повышения точности измерения. Формула расчета: v = 331,5+0,607t. Где: v - скорость распространения ультразвуковой волны в воздухе; T-температура окружающей среды. S = V × T/2 = V × (T1-T0)/2 Где: s-расстояние измерения; t - это разница во времени между передачей ультразвукового импульса и получением его эха; T1 - это ультразвуковое время получения времени; T0 - это время передачи ультразвукового импульса. Используя функцию захвата MCU, удобно измерить время T0 и время T1. Согласно вышеуказанной формуле, измерение расстояния S может быть получено с помощью программного программирования. Поскольку MCU системы выбирает процессор смешанного сигнала с характеристиками SOC и интегрирует датчик температуры в нем, температурная компенсация датчика может быть удобно реализована с помощью программного обеспечения.

Меры предосторожности:

1: Для обеспечения надежности и длительного срока службы, которые не используют датчик на открытом воздухе или выше номинальной температуры.
2: Поскольку ультразвуковой датчик использует воздух в качестве среды передачи, отражение и преломление на границе могут вызвать неисправность, когда локальная температура отличается, а расстояние обнаружения также может измениться, когда ветер взорван. Поэтому датчики не должны использоваться рядом с такими устройствами, как принудительные вентиляторы.
3: Джетс, выброшенные из воздушных сопла, имеют несколько частот и, следовательно, влияют на датчик и не должны использоваться вблизи датчика.
4: Капли воды на поверхности датчика сокращают расстояние обнаружения.
5: Материалы, такие как тонкий порошок и хлопчатобумажная пряжа, не могут быть обнаружены при поглощении звука (отражающий датчик).
6: Датчики нельзя использовать в вакуумных или взрывах.
7: не используйте датчик в областях с парами; Атмосфера в этой области неравномерна. Что даст градиент температуры, который вызовет ошибки измерения。

Проблема экспозиции:

Применение работы датчика ультразвукового расстояния просто, удобно и недорого. Тем не менее, современные ультразвуковые датчики имеют некоторые недостатки, такие как проблемы с отражением, шум и проблемы с кроссовером. Проблема с отражением заключается в том, что если обнаруженный объект всегда находится под прямым углом, ультразвуковой датчик получит правильный угол. Но, к сожалению, в фактическом использовании лишь немногие обнаруживающие объекты могут быть обнаружены правильно.

В преобразователе может быть несколько ошибок:
