PHW-55
Piezohannas
PHW-55
Ультразвуковое преобразователь 555 кГц измерение расстояния 500 м для ультразвукового потока.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 55КГц Подводной ультразвуковой датчик |
| |
Модель | PHW-55 | ||
Частота | 55 кГц ± 5% | ||
Расстояние обнаружения | 3～500 м | ||
Минимальный параллельный LMpedance | 700 Ом ± 20％ | ||
1800pf ± 20％@1 кГц | |||
Чувствительность | Напряжение вождения: 500 VPP、Расстояние: 0,7 м、Эхо -амплитуда: 1500 мВ | ||
Вершина горы Напряжение＜1500vpp | |||
-40～+80 ℃ | |||
≤10KILOS или 1MPA | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 26,6 ° ± 10%， Острый угол: 65,2 ° ± 10% | |||
Жилищный материал | Пома | ||
Применение | Ультразвуковой проточный схема, подводной дальномер | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 400G ± 5％ (длина провода：2M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; (Датчик температуры необязательно) | ||

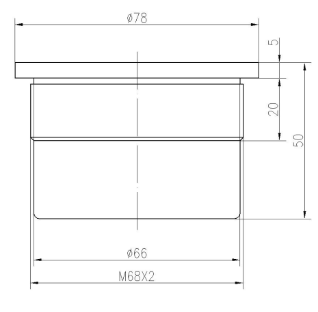

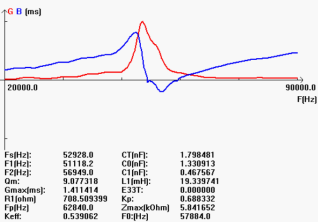

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
