PHW-600-01V
Piezohannas
PHW-600-01V

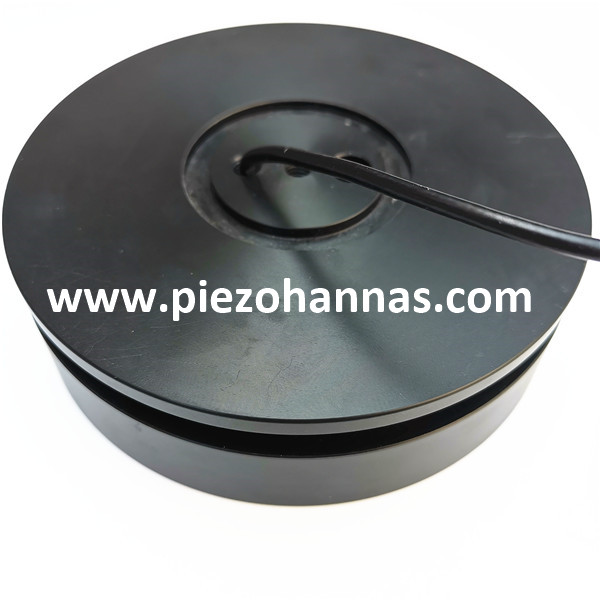

600 кГц измерение потока ультразвукового преобразователя для ультразвукового потока.
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 600 кГц Ультразвуковой датчик |
| |
Модель | PHW-600-01V | ||
Частота | 600 кГц ± 5% | ||
Обнаружение расстояния | 0,3 ～ 30 м | ||
Минимальный параллельный LMpedance | 5 Ом ± 20 ％ | ||
47000pf ± 20 ％ @1 кГц | |||
Чувствительность | Напряжение вождения: 250vpp 、 Расстояние: 1,1 м 、 Эхо -амплитуда: 35 В | ||
Вершина горы Напряжение＜450vpp | |||
-40～+80℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка)Ширина луча с половиной мощностью@-3 дБ: 0,3 ° ± 0 ° ， Острый угол: 0,8 ° ± 10% | |||
Жилищный материал | POM+PI | ||
Применение | Проточный тест, ультразвуковой проточный срок ， | ||

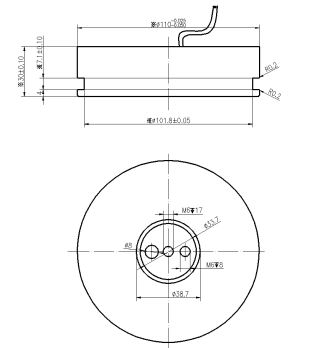

См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 555G±5％ (длина провода：2M） | ||
Инструкции по проводке | Белый: датчик +, черный: датчик -и щит ； (датчик температуры необязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Ультразвуковое применение измерителя потока:
Ультразвуковой счетчик потока представляет собой объемное устройство измерения потока с широким диапазоном применений для жидкостей и газов. Ультразвуковые расходомеры могут быть хорошими альтернативами как электромагнитным расходам, так и вихревометрам. Если мы не можем развернуть электромагнитный счетчик потока, то ультразвук делает отличный второй вариант. И если продукт не поддержат ультразвук, то вы, вероятно, посмотрите на вихрь.
