1, Резонансная частота ультразвуковой пьезоэлектрической керамики
Резонансная частота ультразвукового пьезоэлектрического керамического преобразователя связана с толщиной пьезой керамики. После того, как пьезоэлектрическая керамика установлена в ультразвуковом устройстве, резонансная частота пьезой керамики уменьшится. Конкретные параметры должны быть проанализированы.

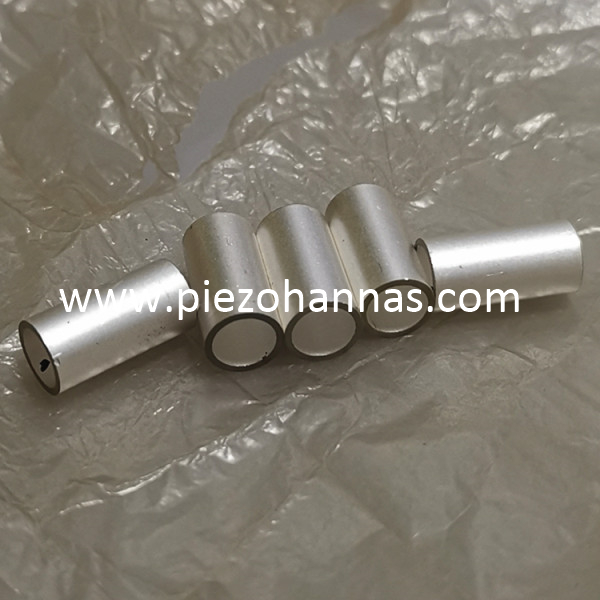

2. Ресонная частотаПьезоэлектрическая керамическая трубка
Тубулярная пьезоэлектрическая керамика имеет по меньшей мере две резонансные частоты, это осевые и радиальные резонансные частоты, чьи радиальные резонансные частоты связаны с внешним диаметром, толщиной стенки и т. Д. Резонансная частота в осевом направлении (то есть направление его вершины) может быть оценена по Следующая формула:
Где: n: частотная постоянная в направлении толщины зависит от материала. Для получения подробной информации, видя таблицу параметров материала, OD: Внешний диаметр [мм], ID: внутренний диаметр [мм], рассчитанное значение является значением оценки.
Например: N40Пьезоэлектрическая трубка датчикOD39-ID32-TH13, осевая резонансная частота рассчитывается как около 550 кГц.
Ультразвуковой пьезоэлектрический керамический чип, используемый для выработки электроэнергии, может генерировать мощность 40-50 Вт / см2 на частоте резонанса, а материал высокой мощности, генерируемый ультразвуковым пьезоэлектрическим керамическим чипом на частоте резонанса, представляет собой материал p81.
Как судить положительные и отрицательные электроды пьезоэлектрической керамики с помощью мультиметра? И они исправлены?
Используйте мультиметр, чтобы оценить положительные и отрицательные электроды пьезоэлектрической керамики следующим образом:
Вывести два провода на двух полюсахПьезо керамический цилиндр, затем подключите провода к двум зондам мультиметра и используйте текущий блок мультиметра. Некоторые изоляционные инструменты, такие как карандаш -резиновый наконечник, которые использовались для слегка нажатия пьезоэлектрической керамики, чтобы увидеть направление указателя на мультиметре. Если указатель поворачивается вправо, это означает, что конец, связанный с красным стилусом, положительный, а черный один конец стилуса положительный.
Положительные и отрицательные электроды пьезоэлектрической керамики не фиксируются, потому что положительные и отрицательные заряды в пьезоэлектрической керамике могут быть разделены независимо от ионов. Вот почему мы пришли к такому выводу.
Что такое пьезоэлектрическая керамическая реле?
Пьезо керамические реле являются по существу реле и которые до сих пор принадлежат категории реле. В частности, деформация зарядки пьезоэлектрической керамики используется для толкания тростника, чтобы перемещаться с контактами, тем самым достигая желательной цели. Его основными преимуществами являются простая структура, низкое энергопотребление и большой внутренний импеданс. Следовательно, его можно использовать в качестве элемента управления устройства связи.
