Как подключить ультразвуковой датчик с arduino uno

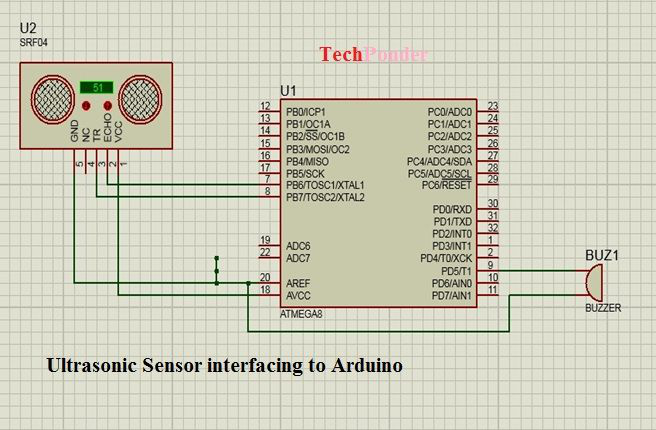

Шаг 1: оборудование связь

Аппаратное соединение: -aпьезоэлектрический ультразвуковой датчик Rduino Ультразвуковой датчик 5 В-》Vccgnd-》Гнездо

PIN-код № 8 Триг-штифт

PIN 7-\"Echo Pin

Arduino Buzzer

9th Stitch -> +ve Stitch

GND-》-вгла

Шаг 2: Процедуры и полученные результаты

Ультразвуковой датчик и интерфейс Arduino.

int зуммер = 9;

int triggerpin = 7; // запуск PIN 7

int echopin = 8; // echo pin 8

void setup ()

Serial.begin (9600); Мы начнем последовательную связь, чтобы увидеть расстояние на серийном мониторе Serial.println (\ »Tech PonderДатчик измерения ультразвукового расстоянияРуководство\").

PinMode (TriggerPin, выход); // Определить булавку

pinmode (эхопин, вход);

pinmode (зуммер, выход);

DigitalWrite (Buzzer, Low);}

void loop ()

{int продолжительность, расстояние; // добавление продолжительности и расстояния

DigitalWrite (TriggerPin, High); // запустить волну (например, чтобы сделать светодиодный мигание)

задержка (10);

DigitalWrite (TriggerPin, Low);

Продолжительность = Pulsein (Echopin, High); // Специальные функции для прослушивания и ожидания волн

Расстояние = (продолжительность/2) /29.1; // Конвертировать число в CM (если вы хотите дюймы, вы должны изменить 29.1 с соответствующим номером

задержка (1000);

Serial.print (расстояние); печатные номера

Serial.print (\"cm \"); и единица

Serial.println (\"\"); только печать на новую линию

if (расстояние \"35 \"

DigitalWrite (Buzzer, High);

Serial.println (\"Buzzer on \");

DigitalWrite (Buzzer, Low);

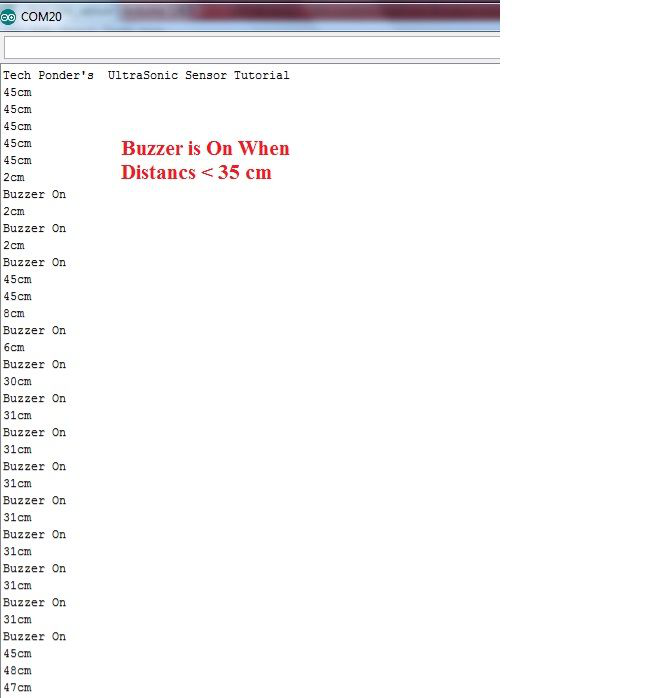

Результат отображается на серийном мониторе.

Arduino используетУльтразвуковой датчик расстояния to Рассчитайте расстояние каждую секунду. Когда расстояние составляет менее 35 см, Arduino обнаружит порог, а зуммер включится, который может использоваться в качестве детектора препятствий. Когда препятствие будет ближе 35 см, оно будет звучать тревога.
