Конструкция передней цепи ультразвукового датчика

Конструкция передней цепи ультразвукового датчика

Ультразвуковые датчики преобразователей широко используются для измерения скорости ветра и направления ветра. Конструкция передней цепи напрямую связана с производительностью системы. Чтобы достичь стабильного воздействия вождения, водительская схема принимает метод вождения низкого напряжения. Чтобы получить стабильные и точные ультразвуковые сигналы, схема обработки приема и обработки сигналов предназначена для выполнения путем получения противоположной обработки, предварительной амплификации, фильтрации полосового прохождения, автоматического усиления усиления усиления и сравнения напряжения, путем сравнения полученного ультразвука Чередовое напряжение. Сигнал преобразуется в цифровой сигнал, который можно использовать напрямую. Экспериментальные результаты подтверждают, что конструкция каждого модуля цепи соответствует системным требованиям ультразвуковой глубины.

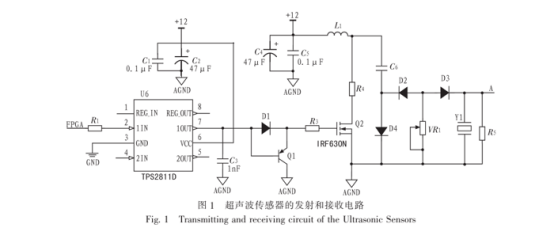

1 Схема передачи и приема ультразвукового датчика

Он показывает схему передачи и приема преобразователя ультразвукового уровня. Сгенерируется сигнал возбуждения ультразвукового датчика. Чтобы предотвратить сжигание концентрации передатчика (+12 В), чтобы вытащить контакт, добавляется цепь изоляции. Кроме того, учитывая привод полевой трубки эффекта полевого эффекта, принимается интегрированный приводной чип MOSFET. Использование чипа TPS28IID TPS28IID, которая не только играет роль в изоляции, но и приводит к московру, а выходной сигнал всегда имеет очень быструю скорость преобразования.
