PHW-400K-18D
Piezohannas
PHW-400K-18D
400 кГц многополосный подводной ультразвуковой преобразователь для подводного дальности
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 400 кГц многополосный подводной ультразвуковой преобразователь |
| |
Модель | PhW-400K-18d | ||
Частота | 400 кГц ±5% | ||
Минимальный параллельный LMpedance | 60Ω ± 20％ | ||
5700PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:20V、Расстояние:03m、Эхо -амплитуда: 1500 мв. | ||
Вершина горы Напряжение＜750Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
См. Рисунок структуры продукта для деталей | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой проточный схема, подводной дальномер | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 4750G ± 5％ (длина провода：10m*3） | ||
Инструкции по проводке | Черный кольт: общий отрицательный полюс преобразователя; Красная Коллета: положительный полюс преобразователя (см. Схему структуры продукта для соответствующего положения); | ||

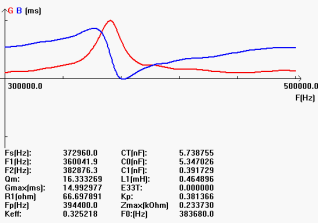

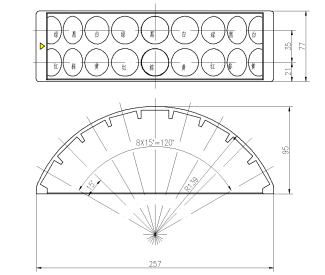

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
