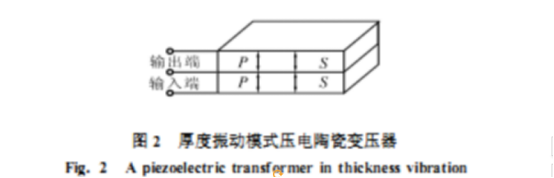

Направление поляризации и направление вибрацииПьезоэлектрическая керамикавдоль направления толщины. Следовательно, входная и выходная часть пьезоэлектрического керамического резонатора режима вибрации толщины пьезоэлектрическая керамика представляет собой продольные режимы вибрации, а режим вибрации толщины пьезоэлектрического керамического трансформатора принадлежит к низкокватурному трансформатору с низким усилением напряжения.
Режим радиальной вибрации пьезоэлектрический керамический трансформатор
Он состоит из двух или более пьезоэлектрических керамических дисков, поляризованных в направлении толщины. Следовательно, хотя направления поляризации и возбуждения такие же, как и в режиме толщины пьезоэлектрического керамического трансформатора и пьезоэлектрического керамического трансформатора радиальной моды сПараметр материала PZT. Направление вибрации отличается от пьезоэлектрического трансформатора режима толщины. Направление вибрации находится вдоль радиуса пластины. Поскольку направление вибрации перпендикулярно направлению поляризации, пьезоэлектрический керамический трансформатор радиальной моды принадлежит трансформатору режима поперечной вибрации. Диапазон преобразования напряжения находится между розеном между пьезоэлектрическим трансформатором и пьезоэлектрическим трансформатором режима толщины.
Пьезоэлектрический трансформатор типа Розена работает в режиме вибрации третьего порядка. Вход в концеPZT пьезоэлектрическая керамикаТрансформатор состоит из двух кусочков пьезоэлектрических керамических клеток одного и того же режима латеральной вибрации и выходного конца, который расположен в двух входной пьезоэлектрической керамике. Выходной электрод расположен в геометрическом центре трансформатора. Выбрав материал и геометрию входных и выходных секций трансформатора, три компонента трансформатора соответственно резонируют в состояние полуотворота резонанса, поэтому геометрический центр является именно узелом смещения, а выходная линия подключения не имеет Влияйте на трансформатор и состояние вибрации. Выходной импеданс пьезоэлектрического керамического трансформатора типа Розена в режиме вибрации третьего порядка составляет только одну четверть от обычного режима вибрации пьезоэлектрического керамического трансформатора, так что он может вывести более высокую электрическую мощность.Высокая мощная многослойнаяУльтразвуковая пьезоэлектрическая керамикаТрансформеры предназначены для достижения миниатюризации и высокой мощности пьезоэлектрических керамических трансформаторов. В дополнение к разработке и использованию пьезоэлектрических керамических материалов с высокой мощностью, японские эксперты разработали многослойный многослойный пьезоэлектрический керамический трансформатор. На самом деле это суперпозиция множества пьезоэлектрических керамических трансформаторов типа Розена. На первичном конце, то есть входной конец пьезоэлектрической керамики поляризован вдоль направления толщины на вторичном конце, то есть выходной конец, пьезоэлектрическая керамика находится вдоль направления длины. Выдающейся особенностью многослойного пьезоэлектрического керамического трансформатора является то, что когда толщина пьезоэлектрического керамического трансформатора постоянна, соотношение усиления пропорциональна количеству слоев трансформатора, а трансформатор легко подходит, особенно подходит для ультра- тонкие питания. Существуют требования к поверхностной сборкеПьезо керамические материалы.
.
Круглая пластина типа однополяризационного направления пьезоэлектрический керамический трансформатор
Все пьезоэлектрические керамические трансформаторы, упомянутые выше, в основном состоят из двух частей входных и выходных частей. Апьезокерамические материалы пьезоэлектрический дискиз входных и выходных частей имеют разные направления поляризации, даже одинаковое направление поляризации, входные и выходные части. Поляризация также проводится отдельно. Для пьезоэлектрических керамических трансформаторов, с различными направлениями поляризации на пересечении входных и выходных частей, концентрация напряжения влияет на производительность пьезоэлектрического трансформатора из -за разницы в направлениях поляризации. Чтобы избежать этой проблемы и улучшить мощность пьезоэлектрического керамического трансформатора, был предложен один пьезоэлектрический керамический трансформатор типа типа одного поляризации.
