UM6000-30GM-AU-V1
Piezohannas
UM6000-30GM-AU-V1
Ардуно ультразвуковые датчики модуль ультразвуковой датчик расстояния
Приложения:
Поверхностная, диапазон до 6М обеспечивает надежное обнаружение дальнего расстояния.
Подходит для расстояния, уровня жидкости, измерения уровня, восприятия, высокого уровня защиты против Collision.
Параметры:
Ультразвуковой датчик | Технические данные |
Основные Характеристики | |
Чувствительное расстояние | 300… 6000 мм |
Регулировка диапазона | 300… 6000 мм |
Неправильная область | 0… 300 мм |
Стандартная целевая пластина | 100 мм × 100 мм |
Частота преобразователя | 65 кГц |
Задержка ответа о | 125 мс |
Индикаторы/операционные средства | |
Светодиод желтый | твердый: объект в диапазоне оценки |
Светодиодный красный | мигание: программная функция |
Электрические спецификации | |
Рабочее напряжение uB | 10… 30 В постоянного тока Ripple10%SS |
Без нагрузки ток снабжения | ≤30 мА |
Выход | |
Вывод типа | 1 аналоговый выход 0 --- 10 В |
Разрешение | |
Отклонение характеристики | ± 1% от полномасштабной стоимости |
Повторите точность | ± 0,1% от полномасштабной стоимости |
Импеданс нагрузки | > 1K Ом |
Максимальный ток переключения | |
Температурное влияние | ± 1,5% от полномасштабной стоимости |
Условия окружающей среды | |
Температура окружающей среды | -25… 70 ℃ |
Температура хранения | -40… 85 ℃ |
Механические спецификации | |
Защитный класс | IP67 |

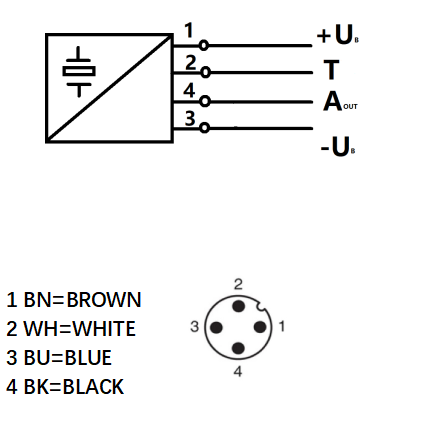

Связь | Разъем M12,4-PIN |
Материал | |
Корпус | Латунный никель |
Преобразователь | эпоксидная смола/сфера стеклянного стекла |
Масса | 360G |
Соответствие стандартам и директивам | |
Стандартное соответствие | EN 60947-5-2: 2007 |
Измерение:
Регулировка the evaluation ограничения
Ультразвуковой датчик оснащен аналоговым выводом с двумя учебными пределами оценки. Они установлены путем применения поставок
напряжение -uB или +uB к введению обучения. Напряжение питания должно применяться к входу обучения в течение не менее 1 с. Светодиоды
Укажите, распознал ли датчик цель во время процедуры обучения. Более низкий предел оценки A1 преподается
с тобойB, A2 с +UB.

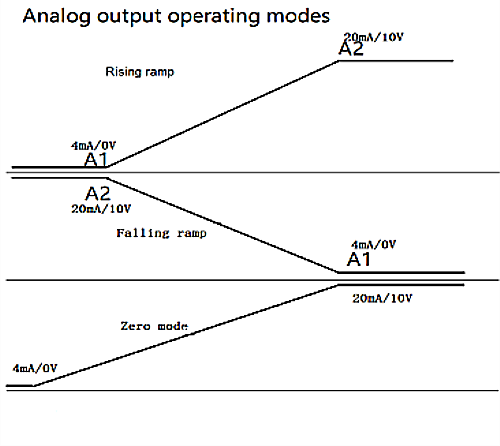

Можно установить две разные выходные функции:
1. Аналоговая стоимость увеличивается с увеличением расстояния до объекта (рампа)
2. Аналоговая стоимость падает с увеличением расстояния до объекта (падающая рампа)
Пределы оценки могут быть указаны только в течение первых 5 минут после
Включить. Чтобы изменить пределы оценки позже,
Пользователь может указать желаемые значения только после новой питания.
Учить восходящую рампу (A2> A1)
- Объект положения при более низком пределе оценки
- Учить нижний предел A1 с - uB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A2 с + UB
Учить падающую рампу (A1> A2):
- Объект положения при более низком пределе оценки
- Учить нижний предел A2 с + UB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A1 с - uB
Настройки по умолчанию
A1: непригодная область
A2: номинальный диапазон зондирования
Режим работы: восходящая рампа
Светодиодные дисплеи
Отображается в зависимости от режима работы | Красный светодиод | Желтый светодиод |
Учебное ограничение оценки Объект обнаружен Объект не обнаружен Объект неопределенен (обучение недействительным) |
выключенный вспышки на |
вспышки выключенный выключенный |
Нормальный режим (диапазон оценки) | выключенный | на |
Вина | на | предыдущее состояние |
Уведомление:
1. По сути, существует две версии обычной слепой зоны и небольшой слепой зоны для каждого типа, и вы можете связаться с нами, если вам нужны разные диапазоны и слепые зоны;
2. Каждый тип в основном имеет аналоговый выход: 0-5 В, 0-10 В, 0-20MA, 4--20MA;
Цифровой вывод: RS232/485, UART TTL и I2C и другие режимы вывода, они необязательны;
3. Большинство типов имеют серию высокого напряжения (10 --- 30 В) и серии низкого напряжения (3,6 --- 5 В).
