Формула для расчета значения k наклонного ультразвукового преобразователя заключается в следующем:
K значение наклонногоУльтразвуковой датчик датчикаОтносится к касательному значению угла преломления. Формула математического расчета значения k наклонного зонда составляет:
K = tanβ = l (значение горизонтального положения дефекта)/H (значение глубины дефекта)
K значение наклонноготепломер датчикафактически относится к соотношению горизонтального положения дефекта к глубине дефекта.

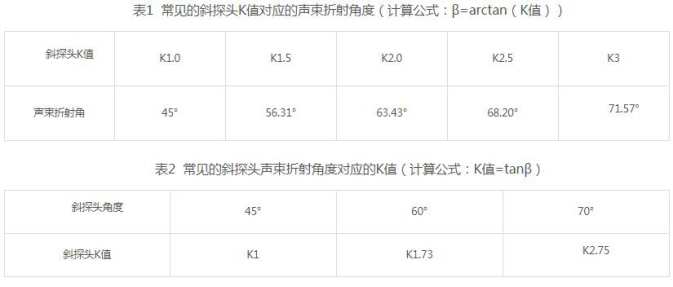

Угол, соответствующий значению k общего наклонного преобразователя.
Как выбрать k Значение ультразвукового наклонного преобразователя
Значение k наклонного зонда должно быть выбрано в соответствии с материалом, типом дефекта, процессом проверки и другими факторами заготовки, которые будут проверены. Следующие моменты являются опытом выбора значения k.
(1) Выберите большое значение k для тонкой стенки, (2) Выберите небольшое значение k для толстой стенки, (3) Выберите небольшое значение k для множественной волны, (4) Вертикальный дефект акустического луча, (5) Выберите небольшое значение k для Крупный кристаллический материал, (6) Для материалов с большим коэффициентом затухания выберите небольшое значение k.

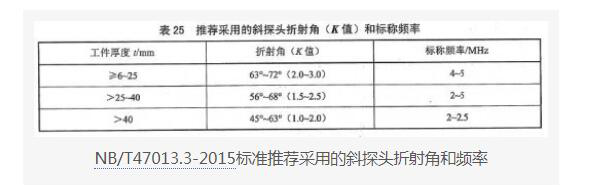

В фактическом тестировании при формулировании процесса тестирования (Руководство по эксплуатации) лучшее значение k наклонногоУльтразвуковой датчик из нержавеющей сталиследует выбрать в строгом соответствии с требованиями соответствующих стандартов тестирования (как показано в таблице ниже) и фактической ситуацией тестирования.
