PHW-400-30B
Piezohannas
PHW-400-30B
400 кГц подводные ультразвуковые преобразователи для измерения глубины
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 400 кГцпод водойультразвуковой преобразователь |
| |
Модель | PHW-400-30B | ||
Частота | 400КГц ±5% | ||
Минимум Параллельный LMpedance | 20Ω ± 20％ | ||
6400PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж：24V，Расстояние:0,3м、 Эхо -амплитуда：2.5V | ||
Вершина горы Напряжение＜750Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db：3.8° ±10%； Резкий угол：8.9° ±10%； | ||
Корпус Материал | АБС | ||
Применение | Расположение, позиционирование | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 750G ± 5％ (Lэн：10 м） | ||
Инструкции по проводке | (третья линия): красный: преобразователь +, синий: датчик температуры +, черный: public -; | ||

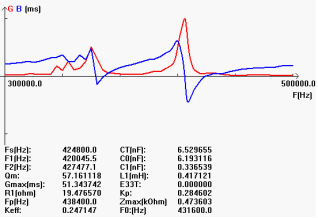

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
