PHW-1M-01Y
Piezohannas
PHW-1M-01Y
1 МГц подводный ультразвуковой преобразователь для измерения глубины 3 м
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц Подводный ультразвук преобразователь |
| |
Модель | PhW-1m-01y | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 40Ω ± 20％ | ||
4200PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 300 мВ | ||
Вершина горы Напряжение＜300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 4,1 ° ± 1 ， Острый угол: 9,7 ° ± 2 | ||
Корпус Материал | композитный материал | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 420G ± 5％（Длина: 10 м) | ||
Инструкции по проводке | Белый+， черный экранированный провод ； (без Датчик температуры по умолчанию) | ||

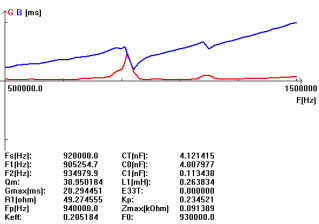

Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
1 МГц подводный ультразвуковой преобразователь для измерения глубины 3 м
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 1 МГц Подводный ультразвук преобразователь |
| |
Модель | PhW-1m-01y | ||
Частота | 1 МГц ±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 40Ω ± 20％ | ||
4200PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、 Эхо -амплитуда ： 300 мВ | ||
Вершина горы Напряжение＜300vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
| (Продолжительность пучка) Ширина луча с половиной мощности@-3db: 4,1 ° ± 1 ， Острый угол: 9,7 ° ± 2 | ||
Корпус Материал | композитный материал | ||
Применение | Ультразвуковой течет，Подводная лодка искатель | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 420G ± 5％（Длина: 10 м) | ||
Инструкции по проводке | Белый+， черный экранированный провод ； (без Датчик температуры по умолчанию) | ||
Кривая допуска | Структура продукта | ||
|
| ||
3. Схема датчика температуры схема датчика, схема тестовой схемы схема
