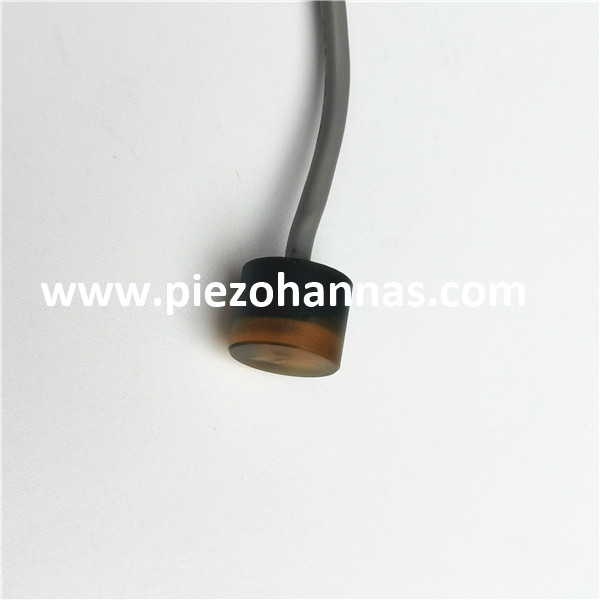

10 МГц подводный ультразвуковой преобразователь для ADCP -акустического велосиметра
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 10 МГц Подводный ультразвук преобразователь |
| |
Модель | PHW-10M-01B | ||
Частота | 10 МГц ± 5% | ||
Расстояние обнаружения | 0.005～0.3m | ||
Минимальная параллель lmpedance | |||
Емкость | |||
Чувствительность | |||
Работа Напряжение | Вершина горы Напряжение ＜ Vpp | ||
Работа Температураe | -40～+80 ℃ | ||
Давление | ≤10 килограмма или 1mpa | ||
Угол | (Продолжительность пучка) Луч с половиной мощности Ширина@-3db: 1,1 ° ± 10%， Острый угол: 2,6 ° ± 10% | ||
Жилищный материал | |||
Применение | Акустический допплеровский велосиметр, подводное расстояние | ||
Монтаж Измерение | Проверка диаграммы структуры продукта ниже | ||
Уровень защиты | IP68 | ||
Масса | 10 г ± 5％ | ||
Инструкции по проводке | Красный+， белыйЧерный: экранированный； （Датчик температурыНеобязательно) | ||
Кривая допуска | Структура продукта | ||
| |||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Акустическое доплеровское велосиметровое применение:
Акустический допплеровский велосиметр (ADV) работает по принципу сдвига доплера. Этот концепция иллюстрируется простым примером: если вы стоите на железнодорожном переходе и Поезд прерывает свой рог, когда он проходит мимо, вы слышите рог на более высоком уровне, как поезд приближается, а затем нижний шаг, когда он уходит. Когда поезд движется к вам, звук волны с рога сжаты (что означает более высокая частота), и вы воспринимаете Звук на более высоком шаге. Когда поезд уходит, звуковые волны больше не сжимаются И вы слышите более низкий, более низкий частотный шум.
