PHW-110-E
Piezohannas
PHW-110-E
110 кГц подводный ультразвуковой преобразователь для ультразвукового потока
1. Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 110 кГц Подводный ультразвук преобразователь |
| |
Модель | PhW-110-E | ||
Частота | 110 кГц ±5% | ||
Расстояние обнаружения | 0.6～40 м | ||
Минимум Параллельный LMpedance | 600 Ом ± 20％ | ||
9000pf ± 20％@1 кГц | |||
Чувствительность
| Напряжение за рулем：500vpp、расстояние：0,6 м、 Эхо -амплитуда：2.1 В. | ||
Вершина горы Напряжение＜ 300vpp | |||
-40～+80 ℃ | |||
≤3KILOS или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 27 ° ± 2 ， Острый угол: 67 ° ± 5 | |||
Корпус Материал
| Пома | ||
Применение | Ультразвуковая платная схема ， подводной диапазон искатель диапазона | ||
| Смотрите рисунок структуры продукта | ||
Уровень защиты | IP68 | ||
Масса | 87 г ±5 ％ （длина: 1 м) | ||
Инструкции по проводке | Красный+， белый ， черный: экранированный провод ； (без Датчик температуры по умолчанию) | ||

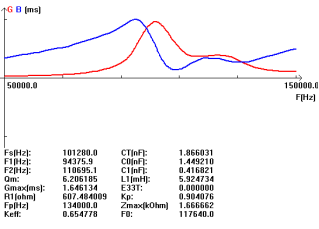

Кривая допуска | Структура продукта | ||
|
| ||
2. Схема схема датчика температуры, схема тестовой схемы схема
