PHW-180-01A
Piezohannas
PHW-180-01A
150 кГц подводный ультразвуковой преобразователь для измерения глубины 200 м
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 150 кГцПодводной ультразвуковой датчик |
| |
Модель | PhW-180-01a | ||
Частота | 150 кГц±5% | ||
Расстояние обнаружения | 1.0～200 м | ||
Минимальный параллельный LMpedance | 500Ω ± 20％ | ||
1000PF ± 20％@1 кГц | |||
Чувствительность | Нет нагрузки dзаклинаниеvолтаж:400Vpp、Расстояние:06m、 эхо -амплитуда：500 mV | ||
Вершина горы Напряжение＜450Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db：26° ±10%, Резкий угол :65° ±10% | |||
Жилищный материал | Пома | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 30G ± 5％（длина провода：1M） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод； ( Датчик температуры необязательно） | ||

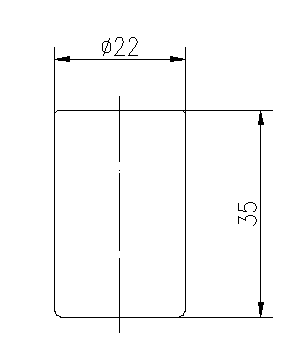

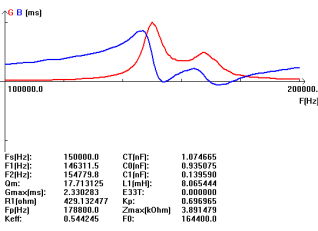

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
