PHW-200-50K
Piezohannas
PHW-200-50K
200 кГц подводный ультразвуковой преобразователь для измерения глубины
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 200 кГц подводный ультразвуковой преобразователь |
| |
Модель | PhW-200-50K | ||
Частота | 200КГц ±5% | ||
Расстояние обнаружения | 0.6～120 м | ||
Минимальный параллельный LMpedance | 2100Ω ± 20％ | ||
1000PF ± 20％@1 кГц | |||
Чувствительность | dзаклинаниеvолтаж:2200 Vстр、Расстояние:065m、 Амплитуда:15V | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db:4.1° ±10%， Резкий угол 9.6° ±10% | |||
Жилищный материал | АБС | ||
Применение | Подводная лодка искатель | ||
См. Рисунок структуры продукта для деталей | |||
Уровень защиты | IP68 | ||
Масса | 800G ± 5％ (длина провода：10m） | ||
Инструкции по проводке | Красный: датчик +, черный: общий конец; Синий: MF58 Полюс из чувствительного к температуре; | ||

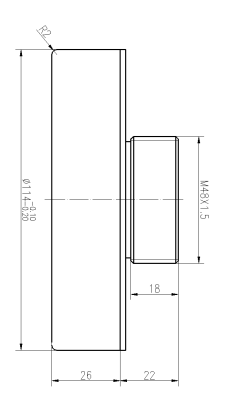

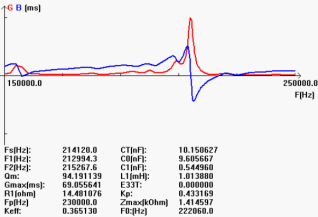

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
