PHW-4M
Piezohannas
PHW-4M

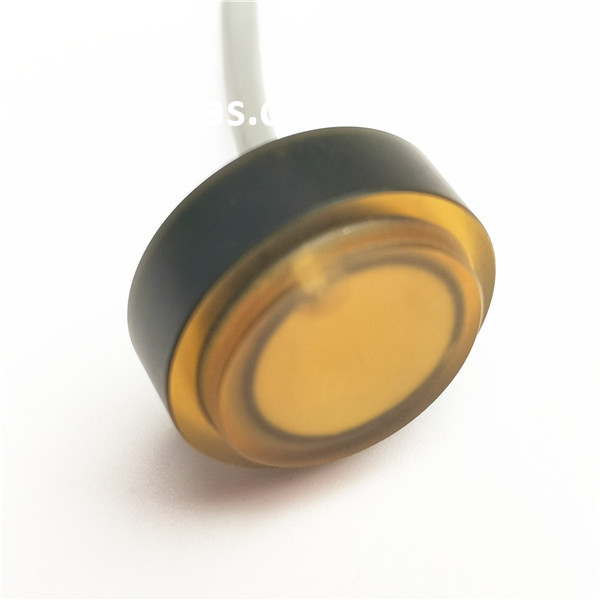

4 МГц подводный ультразвуковой преобразователь для измерения глубины 1 м
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | 4МГц под водойультразвуковой преобразователь |
| |
Модель | PhW-4 м | ||
Частота | 4МГц ±5% | ||
Обнаружение расстояния | 001～1m | ||
Минимум Параллельный LMpedance | 2.5Ω ± 20％ | ||
3400PF ± 20％@1 кГц | |||
Чувствительность | |||
Вершина горы Напряжение＜75Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
| (Продолжительность пучка) Луч с половиной мощности Ширина@-3db:1.2±10%， Резкий угол:3.0±10% | ||
Корпус Материал | композитный материал | ||
Применение | Измерение подводного расстояния | ||
Установить размер | См. Рисунок структуры продукта для деталей | ||
Уровень защиты | IP68 | ||
Масса | 20.8G ± 5％ (Длина：1m） | ||
Инструкции по проводке | Красный: датчик +, белый: преобразователь -, черный: экранированный провод; ( Датчик температурынеобязательно) | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
Применение измерения подводного расстояния:
Ультразвуковые детекторы находят расстояние между морским дном и поверхностью воды. Для измерения уровня, глубины, с детектором ультразвукового диапазона, модуль монтируется на дне моря, морского дна, смотрящего на поверхность. Мы должны измерить время между импульсом передачи и получаемыми импульсами Echo. Поскольку ультразвуковой сигнал движется со скоростью звука, время между трансмиссией и полученным эхом является мерой расстояния до поверхности, глубины воды. Микроконтроллер отправляет импульс в ультразвуковой модуль. Модуль передает ультразвуковую волну в течение короткого периода времени и ждет, чтобы получить его эхо. Как только эхо получается на ультразвуковом модуле, микроконтроллер отправляется импульс, который измеряет время между двумя импульсами. Существует два режима работы, программный режим и режим запуска. Когда устройство питается, он запрограммирован на запуск в режиме прогона, чтобы обнаружить расстояние от лица преобразователя до глубины цели в метрах.
