PHW-500-20B
Piezohannas
PHW-500-20B

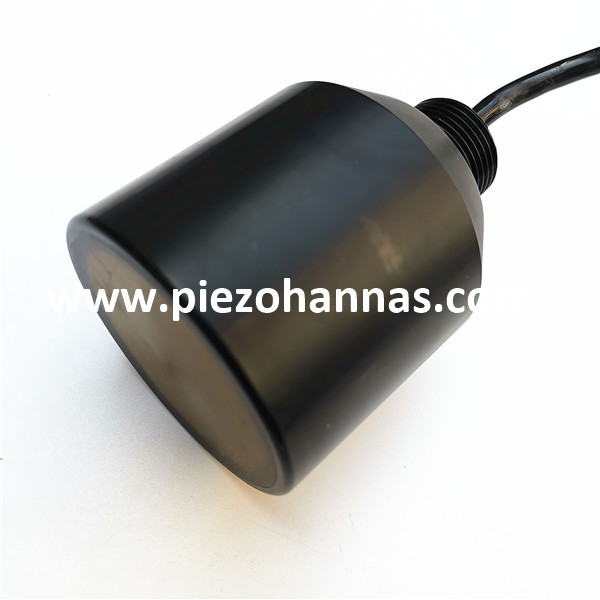

500 кГц подводный ультразвуковой преобразователь для измерения глубины
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | Ультразвуковой датчик 500 кГц |
| |
Модель | PHW-500-20B | ||
Частота | 500КГц ±5% | ||
Минимальный параллельный LMpedance | 12Ω ± 20％ | ||
7500PF ± 20％@1 кГц | |||
Чувствительность | Без нагрузкиНапряжение за рулем24V，Расстояние:0,3м、 Эхо -амплитуда:2.5V | ||
Вершина горы Напряжение＜600Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db：3.0° ±10%； Резкий угол:7.2° ±10%； | |||
Жилищный материал | АБС | ||
Применение | Расположение, позиционирование | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 750G ± 5％（Длина：10 м） | ||
Инструкции по проводке | （Трехвопровод) ：Красный:преобразователь+，Синий: датчик температуры +, черный: общественный -; | ||
Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры (Модель: MF58_502F3470):
Инструкция кабеля интегрированного типа:
1. Проводная инструкция преобразователя: интерфейс (3PIN, 2,54 мм терминал)
Красный: датчик +
Белый: преобразователь -
Черный: экранирование
2. Крайняя инструкция датчика температуры: раздела (3PIN, 2,0 мм терминал)
Красный и черный - проводка датчика температуры
Тип разделения: стандартный 10 -метровый кабель с каждым дополнительным 50 м кабеля, ослабление сигнала составляет 6 дБ
Трехъядерные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный-
Четырехъядерные инструкции по проводке:
Красный: датчик +
Желтый: преобразователь-
Синий, черный: датчик температуры
