Пользовательский ультразвуковой датчик уровня бурового раствора 650 кГц

Применение: ультразвуковая проточка , подводной диапазон искатель диапазона
штат:
Количество:
  • PHW-650-01E

  • Piezohannas

  • PHW-650-01E

           Пользовательский датчик датчика уровня ультразвукового уровня ультразвукового уровня грязи.




1. Технические параметры:


Предметы

Технические параметры


Имя

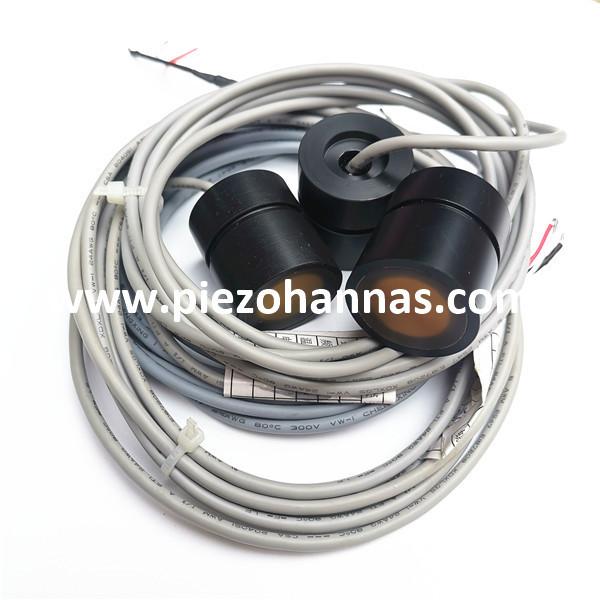

650 кГц  Датчик уровня грязи



3BF272673077A2F47D4CABAD578CFDBC

Модель

PhW-650-01E

Частота

650 кГц±5%

Расстояние обнаружения

0.325 м

Минимум

Параллельный LMpedance

75 Ом ± 20

Емкость

1900pf ± 20@1 кГц



Чувствительность

Напряжение за рулем: 24 VPP 、 Расстояние: 0,3м 、

Эхо -амплитуда : 850 мВ

Работа

Напряжение

Вершина горы  Напряжение< 450vpp

Работа

Температура

-40+80 ℃

Давление

≤3Килограммы или  0,3 МПа



Угол

(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 6,8 ° ± 1 ,

Острый угол: 16,1 ° ± 2

Корпус  Материал

Пома



Применение

Ультразвуковая платная схема , подводной диапазон искатель диапазона

Монтаж

Измерение

Смотрите рисунок структуры продукта

Уровень защиты

IP68

Масса

65 г ± 5(Длина : 2м)

Инструкции по проводке

     Красный+, белый , черный: экранированный провод ;

(без Датчик температуры по умолчанию)

Кривая допуска

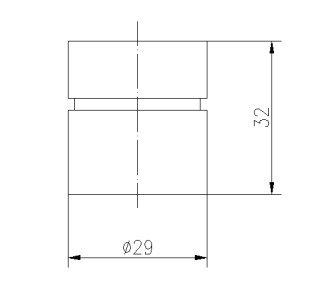

Структура продукта



6obuy66ldi} tgwuns4%3WM

17fet} 5ocdj` {c1xby358zf

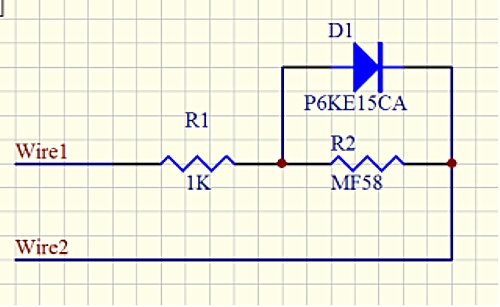

2. Схема схема датчика температуры, схема тестовой схемы схема


0ryjg8d (6_Q9xm%86pdg




O3`1pa5yr5%z5`dq1r
