PHA-25-20C-FB
Piezohannas
PHA-25-20C-FB
Пользовательский ультразвуковой преобразователь для искателей ультразвукового диапазона
Технические характеристики:
Предметы | Технические параметры | Изображение | |
Имя | 25 кхzвзрывдоказательствотип uLtrasonic Transducer |
| |
Модель | PHA-25-20C-FB | ||
Частота | 25 кГц ± 5% | ||
Расстояние обнаружения | 0.8～20 м | ||
Минимальный параллельный LMpedance | 470 Ом ± 20％ | ||
12700pf ± 20％@1 кГц | |||
Чувствительность | нагрузка Напряжение за рулем：600VPP ，Расстояние: 0,6 м、Эхо -амплитуда: 300 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3kilos или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча с половиной мощности@-3db: 11 ° ±10%， Острый угол: 26 ° ± 10% | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой датчик уровня, ультразвуковое антиколлиение, ультразвуковой дальномер | ||
Проверка диаграммы структуры продукта ниже | |||
Уровень защиты | IP68 | ||
Масса | 1300 г ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||

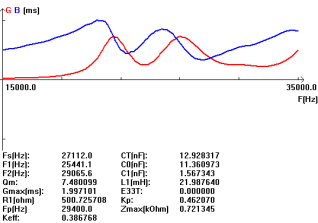

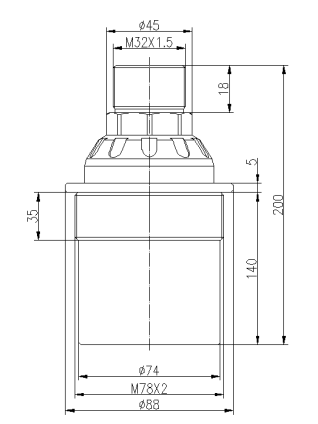

Кривая допуска | Структура продукта | ||
|
| ||
Ультразвуковое приложение искателей диапазона:
Ультразвуковые искатели диапазона измеряют расстояние, испуская импульс ультразвукового звука, который проходит через воздух, пока не попадет в объект. Когда этот импульс звука попадает в объект, он отражается от объекта и возвращается к искателю ультразвукового диапазона. Ультразвуковой датчик измеряет, сколько времени требуется звуковой импульс, чтобы отправиться в путешествие в обратном пути от датчика и обратно. Затем он посылает сигнал Ардуино с информацией о том, сколько времени потребовалось для путешествий Sonic Pulse.
Ультразвуковые искатели диапазона - это забавные маленькие датчики, которые могут измерить расстояние. Вы можете использовать их, чтобы найти расстояние до объекта или обнаружить, когда что -то находится рядом с датчиком, как детектор движения. Они идеально подходят для проектов, связанных с навигацией, предотвращением объектов и домашней безопасности. Поскольку они используют звук для измерения расстояния, они работают так же хорошо в темноте, как и в свете. который может измерять расстояния от 2 см до 400 см с точностью ± 3 мм.
