PHW-1M-01T
Piezohannas
PHW-1M-01T
Пользовательский 1 МГц ультразвуковой преобразователь пьезоэлектрический
Технические параметры:
Предметы | Технические параметры | Изображение | |
Имя | ADCP Ультразвуковой датчик |
| |
Модель | PhW-1m-01t | ||
Частота | 1МГц±5% | ||
Расстояние обнаружения | 005～3m | ||
Минимум Параллельный LMpedance | 15Ω ± 20％ | ||
4000PF ± 20％@1 кГц | |||
Чувствительность | Напряжение за рулем：24 В，Расстояние:0,3м，Эхо -амплитуда：2.5V | ||
Вершина горы Напряжение＜300Vpp | |||
-40～+80 ℃ | |||
≤10Килограммы или 1mpa | |||
| (Продолжительность пучка) Ширина луча полуосновной@-3db: 2.4° ± 0,5， Резкий угол: 5.8° ± 1 | ||
Корпус Материал | композитный материал | ||
Применение | Допплеровский эффект ультразвуковой расход, ADCP | ||
Смотрите рисунок структуры продукта | |||
Уровень защиты | IP68 | ||
Масса | 100G ± 5％ (Lэн：2m） | ||
Инструкции по проводке | Белый-，Черный- экранированный провод； (Датчик температурынеобязательно） | ||

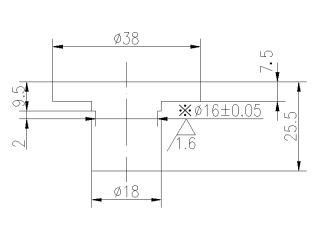

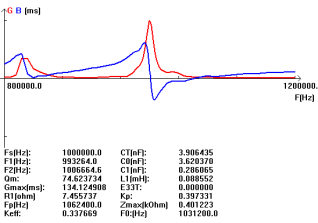

Кривая допуска | Структура продукта | ||
|
| ||
Блок -схема ультразвукового преобразователя :
Схематическая схема датчика температуры:
Расщепленный тип Кабельная инструкция:
Стандартный провод составляет 10 м, сигнал будет ослаблять 6db на каждые 50 м увеличиваясь проволока.
1 Три основные инструкции по проводке:
Красный: датчик +
Синий: датчик температуры +
Черный: публичный -
ADCP Заявление:
ADCP Использует звуковые волны, чтобы измерить скорость и направление, с помощью которого вода перемещается по всей толще воды. ADCP будет передавать постоянные (высокие) частотные импульсы звука, которые разбросаны от движущихся частиц в воде. Измеренные частоты возврата сигнала будут варьироваться в зависимости от направления потока воды. Эти импульсы простираются до нижней части океана, и, как таковые, ADCP измеряет скорость и направление тока на многих различных глубинах одновременно. ADCP используют акустические преобразователи, которые выделяют и получают акустические импульсы с разных направлений. Тригонометрические отношения допускают вывод направления тока; Каждый преобразователь представляет кардинальное направление на координатной плоскости (север-юг, восток-запад и вверх).
