PHW-1M-02
Piezohannas
PHW-1M-02
1 МГц подводной датчик датчика ополучателя для продажи
1 Введение
Underwater sanderпреобразователь Использование ультразвуковые волны до передачи под водой и отражается, когда Oни встретить измеренный объект. Он может обнаружить расстояние между датчиком и измеренным объектом и тогда передает На корабли, буи, подводные беспилотные воздушные транспортные средства и т. Д. В качестве оправдателя глубины его также можно использовать для измерения подводного расстояния.
Уровень защиты продукта достигает уровня IP68, и он может быть пропитана в течение длительного времени под водой 100 метров без повреждений.(Обратите внимание, что часть прибора для кабеля должна быть надежно запечатана после проводки, чтобы избежать воды)
2 принцип измерения
Ультразвуковая волна испускается ультразвуковым зондом, и передает через воду, когда она сталкивается с измерением цели, а затем возвращается к ультразвуковому зонду через воду после размышлений, потому что время передачи и приема может быть известно, согласно Формула, время × скорость звука ÷ 2 = расстояние от поверхности запуска до измеренной цели.
Формула расчета: d = c × t / 2
(Разделен на 2, потому что звуковая волна на самом деле является переходом об обратном пути от запуска до приема, D - расстояние, C - это скорость звука, а T - время). Если разница во времени между передачей и приемом составляет 0,01 секунды, скорость звука под пресная вода с нормальной температурой составляет 1500 м/с.
1500 м / с × 0,01 с = 15 м
15 метров ÷ 2 = 7,50 метров
То есть расстояние между излучающей поверхностью зонда и измеренной целью составляет 7,5 метра.
3. Технические параметры:
Предметы | Технические параметры |
Модель | PHW-1M-02 |
Частота | 1 МГц |
Расстояние обнаружения | 0.15～2m (настраиваемое: Обнаружение в диапазоне от 101 метра до 1000 метров) |
Измерение вывода | расстояние между излучающей поверхностью зонда и измеренной целью |
Связь метод | по умолчанию бестонный цилиндр
|
напряжение снабжения | DC 24V |
Ток снабжения | 60 мА
|
Работа Температура | -10～+60 ℃ |
Сила потребление
| 24 В × 60 мА = 1,44 Вт |
Выходной сигнал | RS485 Modbus Protocol |
Отображать | нет |
длинна кабеля:
| 1 метр
|
Кабельная розетка | 4 |
Уровень защиты | IP68 |
Работающий глубина воды:
| ≤ 100 метров (101 ~ 1000 метров, его необходимо настроить) |
4 Изображение:

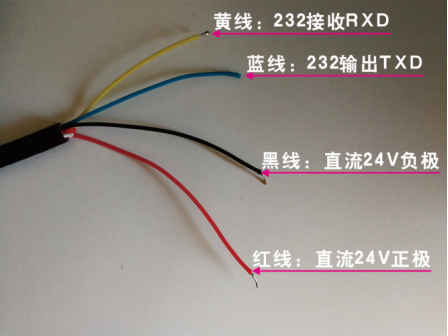

2 Метод проводки
232 Метод проводки связи:
Питание: красная линия: DC 24VDC +; черная линия: DC 24VDC -
232 Связь: синяя линия: 232 Вывод TXD; Желтая линия: 232 Прием RXD; черная линия: 232 GND
RS232 вывод, чтобы надежно заземлить черную линию;
Требования к заземлению: Пожалуйста, подключите черный провод отрицательного полюса источника питания к земле.
