UM1000-18GM-AU-V1
Piezohannas
UM1000-18GM-AU-V1
Промышленное не контактное ультразвуковое датчик для измерения расстояния
Параметры:
Технические данные |
Основные Характеристики |

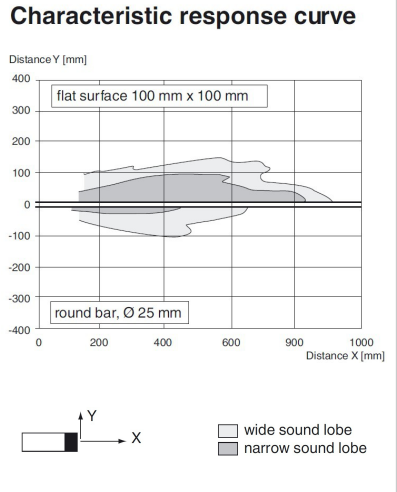

Чувствительное расстояние 100… 1000 мм (50… 800 мм) |
Регулировка диапазона 100… 1000 мм (50… 800 мм) |
Неправильная область 0… 100 мм (0… 50 мм) |
Стандартная целевая пластина 100 мм × 100 мм |
Частота преобразователя Около 200 кГц |
Задержка ответа Около 125 мс |
Индикаторы/операционные средства |
ВЕЛ желтый твердый: объект в диапазоне оценки мигание: программная функция |
ВЕЛ красный мигание: объект функции ошибки или программы не обнаружен |
Электрические спецификации |
Рабочее напряжение uB 10… 30 В постоянного тока, Ripple10%SS |
Без нагрузки ток снабжения ≤20 мА |
Выход |
Вывод типа 1 аналоговый выход 0… 10 В |
Разрешение 0,11 мм в максимальном диапазоне. |
Отклонение характеристики изгиб ± 1% от полномасштабной стоимости |
Повторите точность ± 0,1% от полномасштабной стоимости |
Импеданс нагрузки > 1K Ом |
Температурное влияние ± 1,5% от полномасштабной стоимости |
Условия окружающей среды |
Температура окружающей среды -25… 70 ℃ |
Температура хранения -40… 85 ℃ |

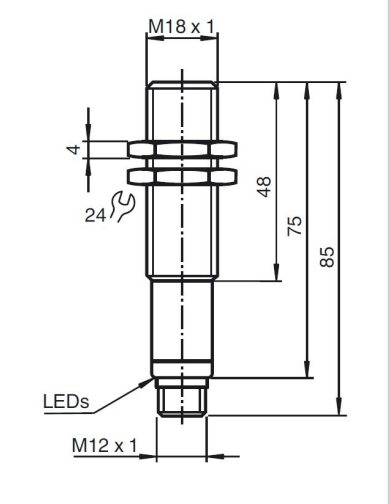

Механические спецификации |
Защитный класс IP67 |

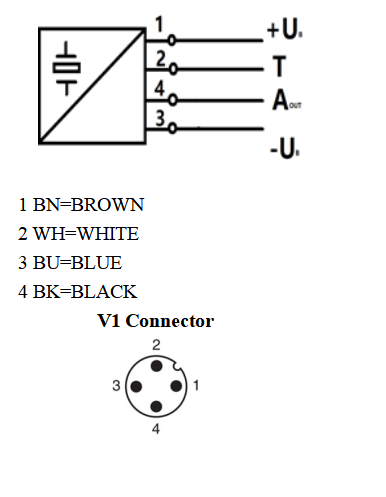

Связь Разъем M12x1,4-PIN |
Материал Корпус латунь, никелированная |
Преобразователь Смесь эпоксидной смолы/полая стеклянная сфера; Полиуретановая пена |
Масса 60 г |
Измерение:
Регулировка пределов оценки
Ультразвуковой датчик оснащен аналоговым выводом с двумя учебными пределами оценки. Они установлены путем применения поставок
напряжение -uB или +uB к введению обучения. Напряжение питания должно применяться к входу обучения в течение не менее 1 с. Светодиоды
Укажите, распознал ли датчик цель во время процедуры обучения. Более низкий предел оценки A1 преподается
с тобойB, A2 с +UB.
Можно установить две разные выходные функции:
1. Аналоговая стоимость увеличивается с увеличением расстояния до объекта (рампа)
2. Аналоговая стоимость падает с увеличением расстояния до объекта (падающая рампа)
Пределы оценки могут быть указаны только в течение первых 5 минут после
Включить. Чтобы изменить пределы оценки позже,
Пользователь может указать желаемые значения только после новой питания.
Учить восходящую рампу (A2> A1)
- Объект положения при более низком пределе оценки
- Учить нижний предел A1 с - uB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A2 с + UB
Учить падающую рампу (A1> A2):
- Объект положения при более низком пределе оценки
- Учить нижний предел A2 с + UB
- Объект позиционирования в верхнем пределе оценки
- Учить в верхнем пределе A1 с - uB
Настройки по умолчанию
A1: непригодная область
A2: номинальный диапазон зондирования
Режим работы: восходящая рампа
Светодиодные дисплеи
Отображается в зависимости от режима работы | Красный светодиод | Желтый светодиод |
Учебное ограничение оценки Объект обнаружен Объект не обнаружен Объект неопределенен (обучение недействительным) |
выключенный вспышки на |
вспышки выключенный выключенный |
Нормальный режим (диапазон оценки) | выключенный | на |
Вина | на | предыдущее состояние |
