PHA-49-08C
Piezohannas
PHA-49-08C

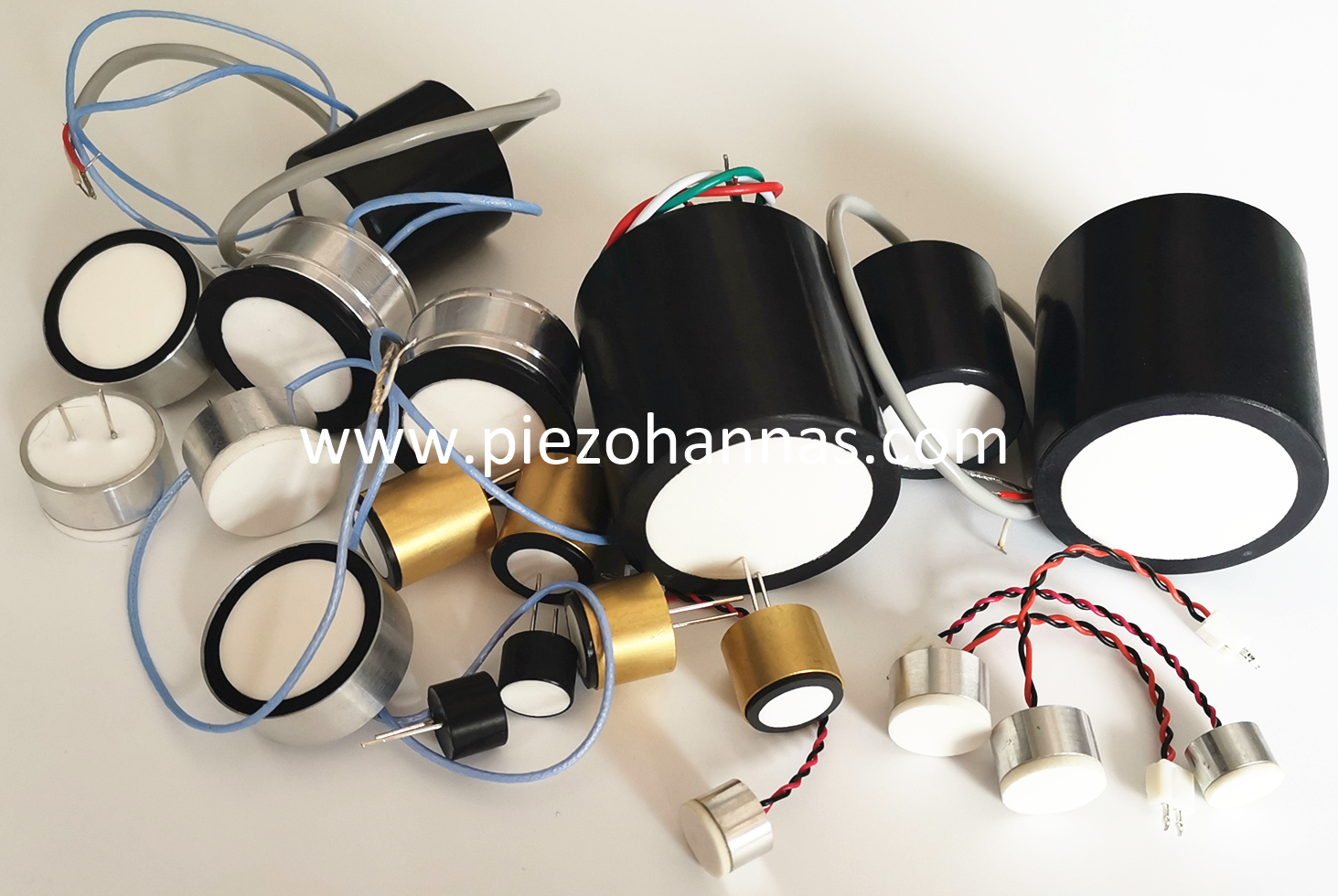

50 кГц ультразвуковой преобразователь пьезоэлектрический преобразователь для ультразвукового анти-столбца
Технические характеристики:
Предметы | Технические параметры | Изображение | |
Имя | 49 кГц Ультразвуковой датчик |
| |
Модель | PhA-49-08C | ||
Частота | 49 кГц ±5% | ||
Расстояние обнаружения | 0.4～8 м | ||
Минимальный параллельный LMpedance | 260 Ом ± 20％ | ||
1800pf ± 20％@1 кГц | |||
Чувствительность | нагрузка dНапряжение зажатия：840Vpp，Расстояние:0,6 м， Эхо -амплитуда:480 мВ | ||
Вершина горы Напряжение＜1500Vpp | |||
-40～+80 ℃ | |||
≤3Килограммы или 0,3 МПа | |||
(Продолжительность пучка) Ширина луча полуосновной@-3db: 5 ° ±10%， Резкий угол:13 ° ±10% | |||
Жилищный материал | АБС | ||
Применение | Ультразвуковой уровень измерять,Мониторинг,Сбоянепроницаемый, | ||
Уровень защиты | IP68 | ||
Масса | 610G ± 5％ | ||
Инструкции по проводке | Интегрированный интерфейс (3PIN, 2,54 мм терминал): красный положительный, белый отрицательный, черный щит -проволоки; Интерфейс (3PIN, 2,0 мм терминал): белый и черный для провода датчика температуры (MF58); | ||
Кривая допуска | Структура продукта | ||
|
| ||
Ультразвуковое анти -столкновениеЗаявление :
Ультразвуковая система анти -столкновений работает на принципе ультразвуковых волн. Звук и детектор звука настраивается на той же частоте звука 40 кГц. Когда передатчик посылает всплеск ультразвукового звука, он отражается обратно на стенах крана, а приемник обнаруживает его и активирует сигнал тревоги и останавливает или уменьшает скорость крана. Время, которое нужно после взрыва, отправляется и получает и с скоростью расстояния звука рассчитывается. Есть дисплей, который показывает расстояние в метрах. Если препятствие находится в диапазоне, то путем вращения ручки, реле может быть отрегулирован, и еще один реле может быть отрегулирован путем непосредственного нажатия переключателя. Таким образом, если два крана находятся вне диапазона, они будут работать с нормальной скоростью. Расстояние зондирования регулируется от 0,01 до 5 метров. Устройство предназначено для приложений крана и подходит для работы в течение 24x7 часов. Этот продукт не требует лазерного устройства.
Что входит в создание преобразователя?
Основным компонентом глубинного преобразователя является пьезокерамический элемент. Это та часть, которая преобразует электрические импульсы в звуковые волны, и когда Эхо возвращается, пьезокерамический элемент преобразует звуковые волны обратно в электрическую энергию. Пьезокерамические элементы чаще всего находятся в дисковой форме, но они также могут быть в форме стержня или кольца. Преобразователь может содержать один элемент или серию элементов, связанных вместе, называемых массивом. А Преобразователь состоит из шести отдельных компонентов.
